کابل مدباس

معرفی کابل مدباس :

Modbus یک پروتکل ارتباطی صنعتی است که برای انتقال داده بین دستگاه‌های الکترونیکی و کنترل‌کننده‌ها در محیط‌های صنعتی استفاده می‌شود. RS-485 همچنین یک استاندارد ارتباطی است که برای اتصال دستگاه‌های الکترونیکی به یکدیگر در فواصل بلند استفاده می‌شود.
ترکیب Modbus با RS-485 به معنای استفاده از پروتکل Modbus بر روی سیم‌های RS-485 برای انتقال داده است. این ترکیب معمولاً به عنوان “Modbus RTU over RS-485” نیز شناخته می‌شود. در این تنظیم، دستگاه‌ها با استفاده از پروتکل Modbus RTU ارتباط برقرار می‌کنند و از اتصال فیزیکی RS-485 برای انتقال داده استفاده می‌کنند.
Modbus RTU یکی از نسخه‌های پروتکل Modbus است و بر اساس سیگنال‌های دیجیتال است. این پروتکل به طور خاص برای محیط‌های صنعتی با سرعت‌ها و فواصل بلند طراحی شده است. از RS-485 به عنوان واسط ارتباطی استفاده می‌شود زیرا این استاندارد ارتباطی امکان انتقال داده به فواصل بلند و در محیط‌های نویزی را فراهم می‌کند.
دستگاه‌های مختلف مانند سنسورها، کنترل‌کننده‌ها، مانیتورها و دیگر تجهیزات صنعتی می‌توانند از Modbus RTU over RS-485 برای ارسال و دریافت داده‌ها در سیستم‌های کنترل و اتوماسیون صنعتی استفاده کنند.

کابل مدباس چه نوع کابلی است ؟

کابل مدباس (Modbus Cable) یک نوع کابل است که به طور گسترده در صنایع مختلف برای ارتباط و انتقال داده‌ها بین دستگاه‌ها، سیستم‌های کنترل، و تجهیزات صنعتی استفاده می‌شود. این کابل‌ها با استفاده از استانداردهای ارتباطات صنعتی، از جمله پروتکل Modbus، برای مبادله داده‌ها در شبکه‌های اتوماسیون صنعتی به کار می‌روند.

قیمت کابل مدباس

برای استعلام قیمت و موجودی با شماره دفتر مرکزی 02191099680 و یا با شماره کارشناس فروش 09216332456 تماس بگیرید.

کابل مدباس برای PLC

کابل مدباس برای PLC یکی از اجزای حیاتی در سیستم‌های اتوماسیون صنعتی است که نقش مهمی در برقراری ارتباط دقیق، سریع و ایمن بین تجهیزات مختلف مانند کنترلرهای منطقی قابل برنامه‌ریزی (PLC)، سنسورها، درایوها و سایر دستگاه‌های تحت شبکه ایفا می‌کند. این کابل‌ها به‌گونه‌ای طراحی شده‌اند که داده‌ها را با کمترین میزان نویز و اختلال در محیط‌های صنعتی منتقل کنند.

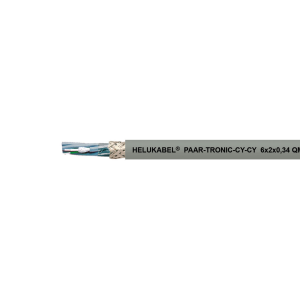

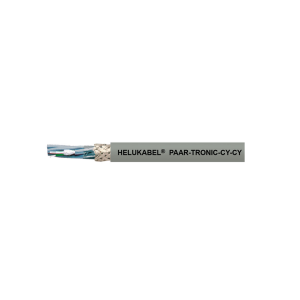

ساختار این کابل‌ها معمولاً از زوج سیم‌های به‌هم تابیده (Twisted Pair) و شیلد آلومینیومی یا فویلی تشکیل شده است که باعث افزایش مقاومت در برابر نویزهای الکترومغناطیسی و تضمین انتقال پایدار سیگنال می‌شود. همچنین در بسیاری از مدل‌ها از روکش‌های مقاوم در برابر حرارت، سایش و مواد شیمیایی استفاده می‌شود تا کابل در شرایط سخت صنعتی نیز عملکرد قابل اعتمادی داشته باشد.

کابل‌های مدباس در انواع مختلف مانند RS485 و RS232 عرضه می‌شوند که بسته به نوع پروتکل مورد استفاده در سیستم PLC، قابل انتخاب هستند. این کابل‌ها برای کاربردهایی مانند خطوط تولید، تابلوهای برق صنعتی، سیستم‌های مانیتورینگ و کنترل هوشمند بسیار ایده‌آل هستند.

مزایای کابل Modbus برای PLC:

• انتقال پایدار داده در فواصل طولانی

• کاهش تداخل الکترومغناطیسی در محیط‌های صنعتی

• سازگار با تجهیزات برندهای مختلف PLC

• مناسب برای استفاده در پروتکل Modbus RTU و ASCII

• نصب آسان و دوام بالا در شرایط کاری سخت

در فروشگاه ما می‌توانید انواع کابل مدباس مخصوص PLC را با مشخصات فنی دقیق، قیمت مناسب و ضمانت اصالت تهیه کنید. برای دریافت مشاوره و انتخاب بهترین گزینه متناسب با نیاز پروژه خود، با کارشناسان ما تماس بگیرید 02191099680

مزایا کابل مدباس:

قابلیت استفاده در شبکه‌های صنعتی:

کابل‌های مدباس برای اتصال دستگاه‌ها و تجهیزات در محیط‌های صنعتی بهینه‌سازی شده‌اند و مقاومت بالایی در برابر شرایط سخت محیطی ارائه می‌دهند.

سادگی و قابلیت اتصال:

نصب و راه‌اندازی کابل‌های مدباس نسبتاً ساده است و اتصالات اغلب از نوع پیچی (Screw terminal) هستند که اتصالات پایداری فراهم می‌کنند.

پایداری در انتقال داده:

این کابل‌ها برای انتقال داده‌های دیجیتالی به صورت قابل اعتماد و با استفاده از پروتکل‌هایی نظیر Modbus طراحی شده‌اند که امکان مبادله داده‌ها را بهینه می‌کند.

خرید کابل مدباس

برای استعلام قیمت و موجودی با شماره دفتر مرکزی 02191099680 و یا با شماره کارشناس فروش 09216332456 تماس بگیرید.

معایب کابل مدباس:

محدودیت در فاصله انتقال:

کابل‌های مدباس با توجه به نوع و استاندارد آن‌ها، ممکن است محدودیتی در فاصله انتقال داده‌ها داشته باشند که نیاز به تقسیم بندی شبکه یا استفاده از تقویت‌کننده را ایجاب می‌کند.

محدودیت در سرعت انتقال:

برخی از نسخه‌های کابل مدباس ممکن است در مقایسه با استانداردهای جدیدتر، محدودیت‌هایی در سرعت انتقال داشته باشند که برای برنامه‌های پیچیده ممکن است مشکل ایجاد کند.

ویژگی‌های کابل مدباس:

• مقاومت در برابر نویز:
  این کابل‌ها از جنس‌ها و ساختارهایی استفاده می‌کنند که مقاومت بالایی در برابر نویزهای الکترومغناطیسی دارند.
• مقاومت الکتریکی:
  برای جلوگیری از افت ولتاژ در طول کابل، مقاومت الکتریکی کابل‌های مدباس بهینه شده‌اند.
• استانداردهای مختلف:
  کابل‌های مدباس در انواع RS-232، RS-485 و همچنین با استفاده از استانداردهای TCP/IP برای اتصال به شبکه‌های Ethernet موجود هستند.

انواع کابل‌های مدباس:

کابل مدباس RS-232:

• ویژگی‌ها: دو رشته اصلی (TX و RX) برای انتقال داده‌ها.
  اصطلاحات: RS-232 Modbus Cable

کابل مدباس RS-485:

• ویژگی‌ها: مناسب برای فواصل طولانی و اتصال چندگانه.
  اصطلاحات: RS-485 Modbus Cable

کابل مدباس RS-232

کابل مدباس RS-232 یکی از انواع کابل‌های ارتباطی مورد استفاده در سیستم‌های اتوماسیون صنعتی است که برای اتصال تجهیزات با پروتکل Modbus و بر پایه استاندارد ارتباطی RS-232 طراحی شده است. این نوع کابل برای انتقال داده در فواصل کوتاه بین دستگاه‌هایی مانند PLC، HMI، سنسورها و ماژول‌های کنترلی کاربرد دارد.

برخلاف کابل‌های مدباس RS-485 که برای مسافت‌های طولانی و ارتباط چند نقطه‌ای طراحی شده‌اند، کابل مدباس RS-232 معمولاً برای ارتباط نقطه به نقطه (Point-to-Point) و حداکثر در فاصله حدود 15 متر استفاده می‌شود. این کابل‌ها معمولاً دارای ساختار دو یا سه رشته‌ای با شیلد ضدنویز هستند تا در محیط‌های صنعتی، ارتباط پایدار و بدون اختلالی را تضمین کنند.

ویژگی‌های کابل مدباس RS-232:

• مناسب برای پروتکل Modbus RTU و ASCII

• انتقال دقیق داده بین یک Master و یک Slave

• دارای شیلد برای کاهش نویز الکترومغناطیسی

• انعطاف‌پذیر و مقاوم در برابر سایش

• مناسب برای کاربردهای صنعتی سبک و نیمه‌صنعتی

کاربردها:

• اتصال مستقیم PLC به HMI یا ماژول I/O

• ارتباط بین سیستم‌های مانیتورینگ و کنترل

• انتقال داده بین تجهیزات اتوماسیون با پورت COM یا سریال

جدول مقایسه پروتکل Modbus RTU و Modbus ASCII

در فروشگاه ما، می‌توانید انواع کابل Modbus RS-232 با کیفیت بالا و قیمت رقابتی را از برندهای معتبر تهیه کنید. در صورت نیاز به مشاوره فنی برای انتخاب کابل مناسب، با کارشناسان ما تماس بگیرید 02191099680

کابل مدباس Ethernet (Modbus TCP/IP):

• ویژگی‌ها: سرعت بالا و پشتیبانی از شبکه‌های TCP/IP.
  اصطلاحات: Modbus TCP/IP Cable
  کابل‌های مدباس نقش مهمی در ارتباطات صنعتی ایفا می‌کنند و با توجه به نیازهای مختلف، بهینه‌سازی شده‌اند تا ارتباطات دیجیتالی بین دستگاه‌ها و تجهیزات به بهترین شکل ممکن برقرار شود.

ارتباط از طریق رابط RS485

اگر لازم باشد دستگاه های اندازه گیری  را با یکدیگر شبکه کنید، رابط RS485 با پروتکل Modbus RTU معیار باقی می ماند. پیکربندی توپولوژی ساده، عدم حساسیت به تداخل EMC و پروتکل باز از ویژگی های برجسته ترکیب پروتکل RS485 و Modbus RTU برای سال ها بوده است. نام کامل استاندارد RS485 TIA / EIA-485-A است. آخرین به روز رسانی در مارس 1998 بود و استاندارد در سال 2003 بدون تغییر تایید شد. استاندارد فقط شرایط رابط الکتریکی فرستنده و گیرنده را تعریف می کند، چیزی در مورد توپولوژی یا خطوط مورد استفاده نمی گوید. این اطلاعات را می توان در TSB89 “دستورالعمل های کاربردی برای TIA / EIA-485-A” یا در توضیحات برنامه سازندگان ماژول درایور RS485، مانند Texas Instruments یا Maxim یافت. طبق مدل OSI (مدل مرجع اتصال سیستم های باز)* فقط “لایه فیزیکی” و نه پروتکل توضیح داده شده است. پروتکل مورد استفاده ممکن است بر اساس دلخواه انتخاب شود، به عنوان مثال. Modbus RTU، Profibus، BACnet و غیره. ارتباط بین فرستنده و گیرنده به صورت سیمی از طریق کابل جفت پیچ خورده و محافظ صورت می گیرد. یک جفت کابل فقط باید در اینجا برای A و B استفاده شود .اگر رابط به صورت گالوانیکی جدا نشده باشد، اتصال مشترک نیز باید با آن مسیریابی شود .

انتقال داده ها از طریق یک سیگنال ولتاژ سریالی و دیفرانسیل بین خطوط [A] و [B] انجام می شود. از آنجایی که داده ها روی خطوط بین فرستنده و گیرنده منتقل می شوند، در اینجا به عملیات نیمه دوبلکس یا متناوب نیز اشاره می شود. هر گیرنده یا فرستنده دارای یک اتصال معکوس و غیر معکوس است. انتقال داده ها به صورت متقارن انجام می شود. این بدان معناست که اگر یک خط سیگنال “بالا” داشته باشد، خط دیگر سیگنال “کم” دارد. بنابراین خط A مکمل B است و بالعکس. مزیت اندازه گیری اختلاف ولتاژ بین A و B این است که تداخل حالت رایج تا حد زیادی تأثیری ندارد. هر تداخل حالت مشترک در هر دو خط سیگنال تقریباً به طور مساوی جفت می شود، و به دلیل اندازه گیری دیفرانسیل، تأثیری بر داده هایی که قرار است منتقل شوند، ندارد. فرستنده (درایور) ولتاژ خروجی دیفرانسیل حداقل 1.5 ولت در 54 تولید می کند. بار اهم گیرنده دارای حساسیت +/-200 میلی ولت است .

منطق وضعیت در اینجا به شرح زیر:

A–B < 0.25 V = منطق 1 A–B > 0.25 V = منطق 0

برچسب گذاری اتصالات A / B اغلب یکنواخت نیست. آنچه در یک تولیدکننده A است، ممکن است با تولیدکننده بعدی B باشد.

تعریف می گوید:

A = “-” = T x D- / R x D – = سیگنال معکوس

B = “+” = T x D + / R x D + = سیگنال غیر معکوس

علاوه بر این، خط سوم “C” = “Common” نیز ذکر شده است. این خط برای زمین مرجع است.

* مدل مرجع اتصال سیستم های باز (OSI): درایور = فرستنده. گیرنده = گیرنده; گیرنده = فرستنده / گیرنده

با این حال، برخی از تولیدکنندگان تراشه RS485 مانند تگزاس اینسترومنت، ماکسیم، دستگاه‌های آنالوگ و غیره همیشه از یک نام جایگزین استفاده می‌کنند که از آن زمان نیز رایج شده است:

A = “+” = T x D + / R x D + = سیگنال غیر معکوس

B = “-” = T x D – / R x D – = سیگنال معکوس

با توجه به این سردرگمی، برخی از سازندگان دستگاه ها نام های خود را معرفی کرده اند:

D+ = “+” = T x D + / R x D + = سیگنال غیر معکوس

D- = “-” = T x D – / R x D – = سیگنال معکوس

سوالات متداول کابل مدباس

1. کابل مدباس چیست و چه کاربردی دارد؟
   کابل مدباس نوعی کابل ارتباطی صنعتی است که برای انتقال داده بین تجهیزات مختلف مانند PLC، سنسورها و کنترلرها در بستر پروتکل Modbus مورد استفاده قرار می‌گیرد.

2. تفاوت کابل مدباس با کابل RS485 چیست؟
   کابل مدباس اغلب بر پایه استاندارد RS485 ساخته می‌شود، اما هر کابل RS485 الزاماً کابل مدباس نیست. کابل مدباس ویژگی‌هایی مانند شیلدینگ، ساختار مخصوص انتقال دیتا و سازگاری با پروتکل Modbus دارد.

3. کابل مدباس چند رشته است؟
   کابل‌های مدباس معمولاً 2 یا 4 رشته‌ای هستند (یک یا دو زوج به‌هم تابیده)، بسته به نیاز شبکه و نوع ارتباط Master/Slave.

4. برای اتصال PLC به تجهیزات جانبی، چه نوع کابل مدباسی مناسب است؟
   معمولاً کابل مدباس RS485 با شیلد آلومینیومی، قطر مناسب، و مقاومت در برابر نویز بهترین گزینه برای ارتباط بین PLC و سایر تجهیزات اتوماسیون است.

5. آیا می‌توان کابل مدباس را در محیط‌های صنعتی با نویز بالا استفاده کرد؟
   بله، کابل‌های مدباس شیلددار به‌طور خاص برای محیط‌های نویزدار طراحی شده‌اند و عملکرد بسیار پایداری دارند.

6. طول مجاز کابل مدباس چقدر است؟
   در حالت استاندارد و با استفاده از RS485، طول کابل مدباس می‌تواند تا 1200 متر باشد، البته بسته به سرعت انتقال داده و کیفیت کابل.

7. کابل مدباس با چه پروتکل‌هایی سازگار است؟
   کابل مدباس بیشتر برای پروتکل Modbus RTU و ASCII استفاده می‌شود، اما گاهی برای سایر پروتکل‌های سریال صنعتی هم قابل استفاده است.

8. آیا کابل مدباس برای ارتباط Modbus TCP هم کاربرد دارد؟
   خیر، برای Modbus TCP که بر پایه شبکه Ethernet است، باید از کابل‌های شبکه (CAT5e، CAT6 و…) استفاده شود، نه کابل مدباس سریال.

9. کدام برندها بهترین کابل مدباس را تولید می‌کنند؟
   برندهایی مانند Belden، Nexans، Lapp Group، و Prysmian از معتبرترین تولیدکنندگان کابل مدباس صنعتی هستند.

10. چگونه بهترین کابل مدباس را برای پروژه خود انتخاب کنیم؟
    انتخاب کابل مناسب به عوامل مختلفی مانند نوع پروتکل (RS485 یا RS232)، طول مسیر، شرایط محیطی (گرما، رطوبت، نویز)، و نوع دستگاه‌ها بستگی دارد.

نتیجه‌گیری درباره انواع کابل‌های مدباس :

کابل‌های Modbus به‌عنوان یکی از مهم‌ترین اجزای ارتباطی در سیستم‌های اتوماسیون صنعتی، نقش حیاتی در انتقال داده بین تجهیزات دارند. این کابل‌ها بسته به نوع پروتکل ارتباطی، شرایط محیطی و نوع دستگاه‌ها در انواع مختلفی تولید می‌شوند که هر یک مزایا، محدودیت‌ها و کاربردهای خاص خود را دارند.

کابل مدباس RS-232 برای فواصل کوتاه و ارتباط نقطه‌به‌نقطه طراحی شده است و بیشتر در تجهیزات سبک صنعتی مانند PLC، HMI و سنسورها مورد استفاده قرار می‌گیرد. این نوع کابل با ساختار ساده، هزینه پایین و پشتیبانی از پروتکل‌های Modbus RTU و ASCII، برای بسیاری از پروژه‌های کوچک و نیمه‌صنعتی گزینه‌ای ایده‌آل است.

در مقابل، کابل مدباس RS-485 انتخاب اصلی برای ارتباطات طولانی، محیط‌های نویزدار و شبکه‌های چند نقطه‌ای است. این کابل با ساختار زوج تابیده و شیلددار، انتقال داده پایدار و امن را حتی در فاصله‌هایی تا 1200 متر تضمین می‌کند. ویژگی نیمه‌دوپلکس بودن و انتقال دیفرانسیلی سیگنال‌ها در RS-485 باعث کاهش تأثیر نویز و افزایش قابلیت اطمینان سیستم می‌شود.

همچنین، کابل‌های Modbus TCP/IP (Ethernet) که از کابل‌های شبکه استاندارد مانند CAT5e یا CAT6 استفاده می‌کنند، مناسب سیستم‌های مدرن با نیاز به سرعت بالا، انعطاف‌پذیری در توپولوژی و دسترسی به شبکه‌های گسترده هستند.

در این میان، تفاوت اصلی کابل مدباس با کابل‌های ساده RS485 در این است که کابل مدباس به‌طور خاص برای پشتیبانی از پروتکل Modbus طراحی شده و ساختار آن از لحاظ نویزپذیری، مقاومت مکانیکی، و جنس عایق متناسب با محیط‌های صنعتی انتخاب شده است.

در نهایت، انتخاب کابل مناسب باید بر اساس عوامل مختلفی مانند نوع پروتکل، فاصله انتقال، شرایط محیطی، میزان نویز، و نوع تجهیزات صورت گیرد.

مشاوره فنی با کارشناسان متخصص، به‌ویژه در پروژه‌های حساس صنعتی، تضمین‌کننده انتخاب بهینه کابل مدباس خواهد بود. برای دریافت مشاوره تخصصی و خرید کابل مدباس از برندهای معتبر، می‌توانید با شماره 02191099680 تماس بگیرید.
