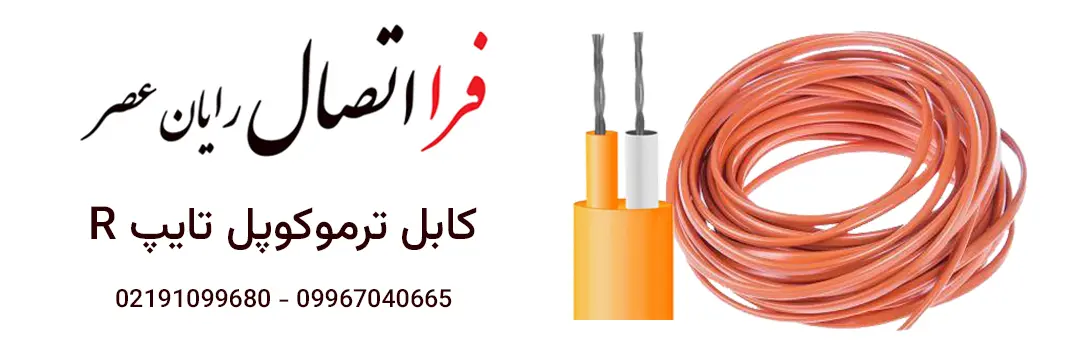

کابل ترموکوپل Type R چیست؟ راهنمای کامل مشخصات، انواع، کاربرد و خرید
کابل ترموکوپل Type R یکی از کابلهای تخصصی مورد استفاده در سیستمهای اندازهگیری دما در محدودههای دمایی بالا است. این نوع کابل برای انتقال سیگنال ترموالکتریکی ترموکوپل Type R به تجهیزات اندازهگیری، کنترلرها، PLC و سیستمهای ابزار دقیق استفاده میشود.
ترموکوپل Type R از فلزات گرانبها ساخته شده و به دلیل عملکرد مناسب در دماهای بالا، در صنایع مختلف حرارتی و فرآیندی کاربرد دارد.
در این مقاله، ساختار، مشخصات، انواع، استانداردها، کاربردها، روش انتخاب، خرید، قیمت، نصب، تست و نگهداری کابل Type R را بررسی میکنیم.
اطلاعات سریع کابل Type R
کابل ترموکوپل Type R چیست؟
ترموکوپل Type R از دو آلیاژ پایه پلاتین تشکیل شده است:
- هادی مثبت: Platinum-Rhodium (Pt-Rh)
- هادی منفی: Platinum (Pt)
در ساختار استاندارد Type R معمولاً از Pt-Rh با ترکیب رودیوم مشخص در هادی مثبت استفاده میشود.
این نوع ترموکوپل برای کاربردهای دمای بالا و سیستمهایی که پایداری و دقت مناسب در شرایط حرارتی مهم است، استفاده میشود.
ساختار کابل ترموکوپل Type R
1. هادی مثبت
از آلیاژ Platinum-Rhodium ساخته میشود.
2. هادی منفی
از Platinum ساخته میشود.
3. عایق
بسته به دمای کاری و شرایط محیطی میتواند شامل:
- Fiberglass
- Ceramic
- Mineral Insulation
- عایقهای مخصوص دمای بالا
باشد.
4. شیلد
در صورت وجود نویز، ساختار شیلددار قابل استفاده است.
5. روکش و حفاظت
برای محیطهای صنعتی میتوان از ساختارهای مقاوم حرارتی و مکانیکی استفاده کرد.
مشخصات فنی کابل ترموکوپل Type R
| مشخصه | مقدار / توضیح |
|---|---|
| نوع ترموکوپل | Type R |
| هادی مثبت | Platinum-Rhodium |
| هادی منفی | Platinum |
| نوع سیگنال | Thermoelectric |
| کاربرد | اندازهگیری دمای بالا |
| عایق | Fiberglass، Ceramic، Mineral و... |
| شیلد | در مدلهای خاص |
| روکش | متناسب با کاربرد |
| ساختار | Single Pair / Multi Pair |
| نوع کابل | Extension / Thermocouple / Compensating |
| استاندارد | IEC 60584 و استانداردهای مرتبط |
محدوده دمایی کابل ترموکوپل Type R
Type R برای کاربردهای دمای بالا طراحی شده است.
با این حال، محدوده مجاز کابل به ساختار آن وابسته است.
باید بین:
- محدوده دمایی عنصر Type R
- دمای مجاز عایق
- دمای مجاز روکش
- شرایط نصب
تفاوت قائل شد.
دقت کابل Type R به چه عواملی بستگی دارد؟
- کیفیت فلزات گرانبها
- استاندارد ساخت
- کیفیت اتصال
- نوع کابل رابط
- طول مسیر
- دمای محیط
- CJC
- نویز
- کیفیت تجهیزات اندازهگیری
سطح مقطع و قطر کابل Type R
به دلیل قیمت بالای فلزات مورد استفاده، طراحی کابلهای Type R باید با دقت انجام شود.
سطح مقطع باید براساس:
- طول
- شرایط نصب
- استحکام
- انعطافپذیری
- تجهیزات متصل
انتخاب شود.
استاندارد کابل Type R
استاندارد اصلی مرتبط با Type R، IEC 60584 است.
برای خرید باید استاندارد، کلاس دقت، نوع کابل و مشخصات دقیق سازنده بررسی شود.
انواع کابل ترموکوپل Type R
کابل Type R با عایق Fiberglass
برای برخی کاربردهای دمای بالا قابل استفاده است.
کابل Type R با عایق Ceramic
برای محیطهای بسیار داغ و کاربردهای حرارتی خاص مناسبتر است.
کابل Type R با Mineral Insulation
برای کاربردهای سخت صنعتی و دمای بالا قابل استفاده است.
کابل Type R شیلددار
برای محیطهای دارای نویز.
کابل Type R آرموردار
برای حفاظت مکانیکی بیشتر در شرایط سخت.
تفاوت کابل Type R با سیم ترموکوپل Type R
سیم ترموکوپل ممکن است تنها شامل هادیهای ترموالکتریکی باشد، در حالی که کابل صنعتی میتواند دارای عایق، شیلد، روکش و حفاظت مکانیکی باشد.
چرا کابل Type R با کابل برق معمولی متفاوت است؟
Type R از فلزات گرانبها و مشخصات ترموالکتریکی دقیق استفاده میکند.
استفاده از کابل معمولی میتواند ویژگی ترموالکتریکی مدار را تغییر داده و موجب خطای اندازهگیری شود.
کابل Type R برای سنسور دما
کابل Type R برای اتصال سنسورهای دمای بالا به:
- Temperature Controller
- PLC
- Data Logger
- سیستمهای کنترل فرآیند
استفاده میشود.
مقایسه Type R با Type S، B، K و N
| ویژگی | Type R | Type S | Type B | Type K | Type N |
|---|---|---|---|---|---|
| هادی مثبت | Pt-Rh | Pt-Rh | Pt-Rh | Ni-Cr | Ni-Cr-Si |
| هادی منفی | Pt | Pt | Pt-Rh | Ni-Al | Ni-Si |
| فلز گرانبها | بله | بله | بله | خیر | خیر |
| دمای بالا | بسیار مناسب | بسیار مناسب | بسیار مناسب | مناسب | بسیار مناسب |
| هزینه | بالا | بالا | بالا | اقتصادیتر | متوسط |
کاربردهای صنعتی کابل Type R
صنایع فولاد و فلزات
برای برخی کورهها و فرآیندهای حرارتی.
صنایع شیشه و سرامیک
در تجهیزات حرارتی و کورهها.
صنایع پتروشیمی
در برخی فرآیندهای با دمای بالا.
آزمایشگاهها
برای اندازهگیری دقیق دما در تجهیزات تخصصی.
کورههای صنعتی
یکی از کاربردهای اصلی Type R در تجهیزات دمای بالا است.
کابل Extension و Compensating برای Type R
| نوع | توضیح |
|---|---|
| Thermocouple Cable | هادیهای مناسب مدار Type R |
| Extension | برای امتداد مدار |
| Compensating | کابل جبرانی با مواد تعریفشده |
در Type R انتخاب کابل رابط بسیار مهم است، زیرا فلزات گرانبها هزینه بالایی دارند و استفاده از ساختار نامناسب میتواند دقت را کاهش دهد.
Cold Junction Compensation در Type R
CJC برای جبران اثر دمای اتصال مرجع در مدار ترموکوپل استفاده میشود.
کانکتور و ترمینال Type R
کانکتور باید از نظر نوع ترموکوپل، قطبیت، جنس و دمای کاری مناسب باشد.
چگونه کابل Type R مناسب انتخاب کنیم؟
- دمای فرآیند را مشخص کنید.
- ساختار سنسور را بررسی کنید.
- نوع کابل رابط را مشخص کنید.
- عایق مناسب را انتخاب کنید.
- شرایط مکانیکی را بررسی کنید.
- نیاز به شیلد را تعیین کنید.
- طول و سطح مقطع را مشخص کنید.
- استاندارد پروژه را بررسی کنید.
راهنمای سریع انتخاب کابل Type R
| شرایط | گزینه |
|---|---|
| دمای بالا | Fiberglass / Ceramic |
| دمای بسیار بالا | Ceramic / Mineral Insulation |
| نویز | Shielded |
| آسیب مکانیکی | Armored |
| شرایط عمومی | ساختار متناسب با دمای پروژه |
هنگام خرید کابل Type R
- نوع ترموکوپل
- جنس هادی
- درصد آلیاژ
- استاندارد
- کلاس دقت
- عایق
- محدوده دمایی
- شیلد
- روکش
- طول
- برند
- دیتاشیت
قیمت کابل Type R
قیمت Type R به دلیل استفاده از Platinum و Platinum-Rhodium معمولاً تحت تأثیر قیمت فلزات گرانبها قرار دارد.
عوامل دیگر:
- قطر هادی
- مقدار فلز گرانبها
- عایق
- ساختار
- برند
- طول
- استاندارد
کابل Type R نسوز
برای کاربردهای دمای بالا، کابلهایی با عایقهای Ceramic، Fiberglass یا Mineral Insulation قابل بررسی هستند.
کابل Type R فایبرگلاس
برای برخی کاربردهای دمای بالا، فایبرگلاس میتواند به عنوان عایق استفاده شود؛ البته حداکثر دمای مجاز باید از دیتاشیت مشخص شود.
کابل Type R شیلددار
برای کاهش اثر نویز در مسیرهای صنعتی قابل استفاده است.
اشتباهات رایج در انتخاب Type R
- استفاده از کابل معمولی
- اشتباه گرفتن R و S
- استفاده از کابل رابط نامناسب
- بیتوجهی به درصد آلیاژ
- بیتوجهی به دمای کابل
- استفاده از کانکتور نامناسب
- رعایت نکردن قطبیت
نحوه نصب کابل Type R
- جداسازی از کابلهای قدرت
- رعایت قطبیت
- استفاده از اتصالات مناسب
- رعایت شعاع خمش
- جلوگیری از کشش
- انتخاب عایق متناسب با دما
- اجرای صحیح شیلد
تست کابل Type R
- تست پیوستگی
- مقاومت عایقی
- بررسی قطبیت
- بررسی اتصالها
- بررسی عملکرد سنسور
نگهداری کابل Type R
- کنترل روکش
- بررسی اتصالات
- بررسی خوردگی
- کنترل آسیب مکانیکی
- بررسی مسیر کابل
- کنترل دمای محیط
سوالات متداول درباره کابل Type R
کابل Type R چیست؟
Type R برای چه دمایی مناسب است؟
Type R از چه فلزاتی ساخته شده است؟
Type R بهتر است یا Type S؟
چرا Type R گران است؟
آیا کابل معمولی قابل استفاده است؟
انتخاب کابل Type R برای پروژههای صنعتی
برای انتخاب دقیق باید دما، نوع سنسور، کابل رابط، عایق، شیلد، شرایط محیطی و استاندارد پروژه بررسی شود.
جمعبندی
کابل ترموکوپل Type R یکی از کابلهای تخصصی برای سیستمهای اندازهگیری دمای بالا است.
ساختار ترموکوپل Type R بر پایه Platinum-Rhodium و Platinum است و به همین دلیل در کاربردهای دمای بالا و تجهیزات حرارتی تخصصی مورد استفاده قرار میگیرد.
انتخاب کابل مناسب باید براساس دمای کاری، نوع عایق، استاندارد، ساختار کابل و شرایط محیطی انجام شود.
مشاوره و انتخاب کابل Type R
برای انتخاب کابل مناسب پروژههای صنعتی، مشخصات فنی و شرایط کاری را بررسی کنید.
