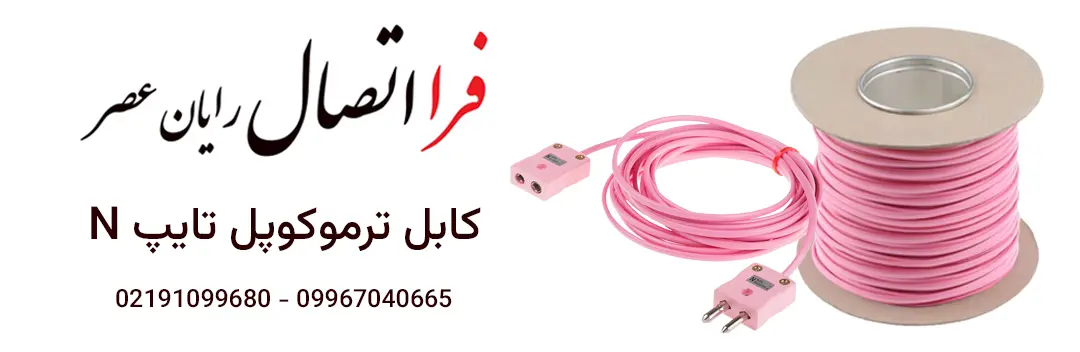

کابل ترموکوپل Type N چیست؟ راهنمای کامل مشخصات، انواع، کاربرد و خرید
کابل ترموکوپل Type N یکی از کابل‌های تخصصی مورد استفاده در سیستم‌های اندازه‌گیری و کنترل دما است که برای انتقال سیگنال ترموالکتریکی ترموکوپل Type N به تجهیزات اندازه‌گیری، کنترلرهای دما، PLC، سیستم‌های مانیتورینگ و تجهیزات ابزار دقیق استفاده می‌شود.
ترموکوپل Type N به دلیل پایداری مناسب در دماهای بالا و مقاومت بهتر در برابر برخی پدیده‌های تخریب ترموالکتریکی، در کاربردهای صنعتی و حرارتی مورد توجه قرار گرفته است.
انتخاب کابل مناسب برای Type N اهمیت زیادی دارد؛ زیرا کابل رابط باید از نظر جنس هادی، مشخصات ترموالکتریکی، عایق، محدوده دمایی و شرایط محیطی با سیستم اندازه‌گیری سازگار باشد.
در این مقاله، کابل ترموکوپل Type N را از نظر ساختار، مشخصات فنی، انواع عایق، استانداردها، کاربردهای صنعتی، تفاوت Extension و Compensating، روش انتخاب، خرید، قیمت، نصب، تست و نگهداری بررسی می‌کنیم.
اطلاعات سریع کابل Type N
کابل ترموکوپل Type N چیست؟
کابل ترموکوپل Type N کابلی است که برای انتقال سیگنال ایجادشده توسط ترموکوپل Type N بین سنسور و تجهیزات اندازه‌گیری و کنترل استفاده می‌شود.
ترموکوپل Type N از دو آلیاژ نیکل‌پایه تشکیل شده است:
- هادی مثبت: Nickel-Chromium-Silicon (Ni-Cr-Si)
- هادی منفی: Nickel-Silicon (Ni-Si)
این ترکیب برای ارائه پایداری مناسب در کاربردهای دمای بالا طراحی شده است.
یکی از مزایای مهم Type N، پایداری ترموالکتریکی مناسب در مقایسه با برخی ترموکوپل‌های قدیمی‌تر در شرایط کاری خاص است.
ساختار کابل ترموکوپل Type N
کابل Type N از چند بخش اصلی تشکیل می‌شود.
هادی مثبت
هادی مثبت از آلیاژ Nickel-Chromium-Silicon ساخته می‌شود.
هادی منفی
هادی منفی از آلیاژ Nickel-Silicon ساخته می‌شود.
عایق هادی‌ها
بسته به کاربرد می‌توان از:
- PVC
- Silicone
- PTFE
- Fiberglass
- عایق‌های مخصوص دمای بالا
استفاده کرد.
شیلد
برای محیط‌های دارای نویز، ساختار Shielded می‌تواند انتخاب شود.
روکش خارجی
روکش می‌تواند متناسب با شرایط محیطی از PVC، Silicone، PTFE یا مواد تخصصی دیگر انتخاب شود.
حفاظت مکانیکی
در شرایط سخت صنعتی، امکان استفاده از ساختارهای مقاوم یا آرموردار وجود دارد.
مشخصات فنی کابل ترموکوپل Type N
| مشخصه | مقدار / توضیح |
|---|---|
| نوع ترموکوپل | Type N |
| هادی مثبت | Ni-Cr-Si |
| هادی منفی | Ni-Si |
| نوع سیگنال | Thermoelectric Signal |
| کاربرد اصلی | اندازه‌گیری دما |
| عایق | PVC، Silicone، PTFE، Fiberglass و... |
| شیلد | در مدل‌های Shielded |
| روکش | متناسب با کاربرد |
| ساختار | Single Pair / Multi Pair |
| نوع کابل | Extension / Thermocouple / Compensating طبق طراحی |
| کاربرد | صنعتی، حرارتی و ابزار دقیق |
| استانداردهای مرتبط | IEC 60584 و استانداردهای مرتبط |
محدوده دمایی کابل ترموکوپل Type N
Type N برای کاربردهای دمای بالا مناسب است، اما باید میان محدوده عملکرد عنصر ترموکوپل و محدوده دمای مجاز کابل تفاوت قائل شد.
محدوده واقعی کابل به نوع عایق، روکش و ساختار آن بستگی دارد.
بنابراین هنگام انتخاب باید موارد زیر جداگانه بررسی شوند:
- محدوده دمایی ترموکوپل
- محدوده دمایی عایق
- محدوده دمایی روکش
- شرایط نصب
دقت کابل ترموکوپل Type N به چه عواملی بستگی دارد؟
عوامل مهم عبارت‌اند از:
- کیفیت آلیاژ
- تطابق کابل با Type N
- نوع Extension یا Compensating
- کیفیت اتصالات
- طول کابل
- دمای محیط
- نوع عایق
- نویز الکتریکی
- روش اتصال شیلد
- کیفیت تجهیزات اندازه‌گیری
- Cold Junction Compensation
سطح مقطع و قطر کابل Type N
سطح مقطع باید براساس طول مسیر، شرایط نصب، انعطاف‌پذیری، مقاومت مکانیکی و مشخصات سیستم انتخاب شود.
در مسیرهای طولانی، مقاومت الکتریکی کابل و اثر آن بر مدار اندازه‌گیری باید بررسی شود.
استاندارد کابل ترموکوپل Type N
استاندارد اصلی مرتبط با ترموکوپل Type N در خانواده IEC 60584 قرار دارد.
هنگام خرید بهتر است علاوه بر Type N، مشخصات دقیق کابل، استاندارد، کلاس دقت، نوع هادی و دیتاشیت سازنده بررسی شود.
انواع کابل ترموکوپل Type N
کابل Type N با عایق PVC
برای کاربردهای عمومی و محیط‌های صنعتی با دمای کنترل‌شده مناسب است.
کابل Type N با عایق Silicone
برای کاربردهایی که انعطاف‌پذیری اهمیت دارد، می‌تواند گزینه مناسبی باشد.
کابل Type N با عایق Fiberglass
برای محیط‌های دمای بالا و تجهیزات حرارتی کاربرد دارد.
کابل Type N با عایق PTFE
در برخی محیط‌های شیمیایی و شرایط تخصصی مورد استفاده قرار می‌گیرد.
کابل Type N شیلددار
برای مسیرهای دارای نویز الکتریکی مناسب‌تر است.
کابل Type N آرموردار
برای محیط‌هایی که احتمال آسیب مکانیکی وجود دارد، قابل بررسی است.
تفاوت کابل Type N با سیم ترموکوپل Type N
سیم ترموکوپل ممکن است ساختار ساده‌تری داشته باشد، در حالی که کابل صنعتی Type N می‌تواند شامل:
- عایق مستقل
- روکش خارجی
- شیلد
- چند زوج
- حفاظت مکانیکی
باشد.
بنابراین برای پروژه‌های صنعتی باید ساختار کامل کابل مشخص شود.
چرا کابل Type N با کابل برق معمولی متفاوت است؟
سیگنال ترموکوپل بسیار کوچک است و ویژگی‌های ترموالکتریکی هادی‌ها اهمیت دارد.
به همین دلیل کابل مسی معمولی نمی‌تواند جایگزین مناسبی برای کابل مخصوص Type N باشد.
کابل Type N برای سنسور دما
کابل Type N برای اتصال سنسور دما به تجهیزات کنترل و اندازه‌گیری استفاده می‌شود.
مسیر معمول به شکل زیر است:
مقایسه Type N با Type K، J، T و E
| ویژگی | Type N | Type K | Type J | Type T | Type E |
|---|---|---|---|---|---|
| هادی مثبت | Ni-Cr-Si | Ni-Cr | Fe | Cu | Ni-Cr |
| هادی منفی | Ni-Si | Ni-Al | Cu-Ni | Cu-Ni | Cu-Ni |
| کاربرد دمای بالا | بسیار مناسب | مناسب | محدودتر | محدودتر | مناسب |
| پایداری در شرایط خاص | بالا | مناسب | متوسط | مناسب | مناسب |
| کاربرد صنعتی | گسترده | بسیار گسترده | گسترده | متوسط | متوسط |
انتخاب نوع ترموکوپل باید براساس دما، محیط، دقت و تجهیزات اندازه‌گیری انجام شود.
کاربردهای صنعتی کابل ترموکوپل Type N
صنایع فولاد و فلزات
در کوره‌ها، تجهیزات حرارتی و فرآیندهای دمای بالا می‌توان از Type N استفاده کرد.
نفت، گاز و پتروشیمی
در سیستم‌های ابزار دقیق و کنترل فرآیند، Type N در برخی کاربردهای اندازه‌گیری دما مورد استفاده قرار می‌گیرد.
صنایع سرامیک و شیشه
در فرآیندهای حرارتی، انتخاب ترموکوپل مناسب اهمیت زیادی دارد و Type N می‌تواند در برخی کاربردهای دمای بالا استفاده شود.
کوره‌ها و تجهیزات حرارتی
یکی از زمینه‌های مهم استفاده از Type N، سیستم‌های اندازه‌گیری دمای بالا است.
ماشین‌آلات صنعتی
در تجهیزات صنعتی و سیستم‌های کنترل دما نیز قابل استفاده است.
کابل Extension و Compensating برای Type N
| نوع کابل | توضیح |
|---|---|
| Thermocouple Cable | دارای هادی‌های مناسب برای مدار ترموکوپل |
| Extension Cable | برای امتداد مدار Type N طبق مشخصات مربوطه |
| Compensating Cable | دارای مواد جبرانی مشخص و سازگار با Type N |
انتخاب صحیح باید براساس استاندارد و طراحی مدار انجام شود.
Cold Junction Compensation در Type N
ترموکوپل اختلاف دمای بین نقاط اتصال را اندازه‌گیری می‌کند.
بنابراین دمای اتصال مرجع اهمیت دارد و سیستم‌های اندازه‌گیری معمولاً از CJC برای جبران آن استفاده می‌کنند.
کانکتور و ترمینال Type N
هنگام انتخاب کانکتور باید موارد زیر بررسی شود:
- Type N
- قطبیت
- جنس کنتاکت
- محدوده دمایی
- شرایط محیطی
- کیفیت اتصال
چگونه کابل ترموکوپل Type N مناسب انتخاب کنیم؟
- محدوده دما را مشخص کنید.
- محیط نصب را بررسی کنید.
- نوع عایق مناسب را انتخاب کنید.
- نیاز به شیلد را مشخص کنید.
- Extension یا Compensating بودن کابل را تعیین کنید.
- طول مسیر را محاسبه کنید.
- سطح مقطع مناسب را انتخاب کنید.
- مقاومت مکانیکی مورد نیاز را مشخص کنید.
راهنمای سریع انتخاب کابل Type N
| شرایط پروژه | گزینه پیشنهادی |
|---|---|
| محیط عمومی | PVC |
| نیاز به انعطاف‌پذیری | Silicone |
| دمای بالا | Fiberglass |
| محیط شیمیایی | PTFE |
| محیط نویزی | Shielded |
| خطر آسیب مکانیکی | Armored |
| کاربرد دمای بالا | Type N با ساختار High Temperature |
هنگام خرید کابل Type N به چه نکاتی توجه کنیم؟
- نوع ترموکوپل
- جنس هادی‌ها
- استاندارد
- کلاس دقت
- Extension یا Compensating
- نوع عایق
- محدوده دمایی
- شیلد
- روکش
- سطح مقطع
- تعداد زوج
- طول کابل
- شرایط محیطی
- برند
- دیتاشیت
قیمت کابل ترموکوپل Type N
قیمت به عوامل مختلفی مانند:
- جنس هادی
- سطح مقطع
- نوع عایق
- شیلد
- روکش
- آرمور
- تعداد زوج
- برند
- طول
- استاندارد
- دمای کاری
وابسته است.
کابل ترموکوپل Type N نسوز
برای کاربردهای دمای بالا باید ساختار واقعی کابل بررسی شود.
کابل‌های دارای Fiberglass یا ساختارهای High Temperature می‌توانند برای شرایط دمایی سخت مورد بررسی قرار گیرند.
کابل ترموکوپل Type N فایبرگلاس
کابل فایبرگلاس Type N برای برخی کاربردهای دمای بالا در:
- کوره‌ها
- خطوط حرارتی
- صنایع فلزی
- تجهیزات حرارتی
- ماشین‌آلات صنعتی
قابل استفاده است.
کابل Type N شیلددار
در محیط‌هایی که کابل در کنار اینورتر، موتور، کابل قدرت و تجهیزات سوئیچینگ قرار دارد، کابل شیلددار می‌تواند به کاهش تأثیر نویز کمک کند.
اشتباهات رایج در انتخاب کابل Type N
- استفاده از کابل مسی معمولی
- اشتباه گرفتن Type N با Type K
- بی‌توجهی به دمای کابل
- انتخاب اشتباه Extension و Compensating
- استفاده از کانکتور نامناسب
- رعایت نکردن قطبیت
- بی‌توجهی به نویز
نحوه نصب کابل ترموکوپل Type N
هنگام نصب:
- مسیر را از کابل‌های قدرت جدا کنید.
- در صورت نیاز از شیلد استفاده کنید.
- قطبیت را رعایت کنید.
- کانکتور مناسب استفاده کنید.
- شعاع خمش مجاز را رعایت کنید.
- کابل را در معرض کشش قرار ندهید.
- عایق را متناسب با دما انتخاب کنید.
- شیلد را مطابق طراحی سیستم متصل کنید.
تست کابل ترموکوپل Type N
- تست پیوستگی
- تست مقاومت عایقی
- بررسی قطبیت
- بررسی شیلد
- تست عملکرد دمایی
نگهداری کابل ترموکوپل Type N
- بررسی دوره‌ای روکش
- کنترل اتصالات
- بررسی خوردگی
- کنترل آسیب مکانیکی
- بررسی مسیر کابل
- جلوگیری از تماس غیرمجاز با منابع حرارتی
- بررسی نویز و تداخل
سوالات متداول درباره کابل ترموکوپل Type N
کابل ترموکوپل Type N چیست؟
هادی مثبت Type N چیست؟
هادی منفی Type N چیست؟
آیا Type N برای دمای بالا مناسب است؟
آیا کابل مسی معمولی قابل استفاده است؟
کابل فایبرگلاس Type N چه کاربردی دارد؟
کابل Type N شیلددار چه مزیتی دارد؟
قیمت کابل Type N چقدر است؟
انتخاب کابل ترموکوپل Type N برای پروژه‌های صنعتی
برای انتخاب دقیق باید موارد زیر بررسی شود:
- دمای فرآیند
- دمای محیط
- نوع سنسور
- طول مسیر
- نوع کابل
- عایق
- شیلد
- شرایط مکانیکی
- شرایط شیمیایی
- استاندارد پروژه
- تجهیزات اندازه‌گیری
جمع‌بندی
کابل ترموکوپل Type N برای انتقال سیگنال دمایی ترموکوپل Type N در بسیاری از کاربردهای صنعتی و حرارتی استفاده می‌شود.
این ترموکوپل از آلیاژهای Nickel-Chromium-Silicon و Nickel-Silicon تشکیل شده و به دلیل پایداری مناسب در شرایط دمایی خاص، گزینه مهمی برای برخی کاربردهای دمای بالا محسوب می‌شود.
انتخاب کابل مناسب باید براساس نوع عایق، محدوده دمایی، شیلد، سطح مقطع، نوع کابل، شرایط محیطی و استاندارد پروژه انجام شود.
مشاوره و انتخاب کابل Type N
برای انتخاب کابل مناسب Type N، مشخصات فنی و شرایط کاری پروژه خود را بررسی کنید.
