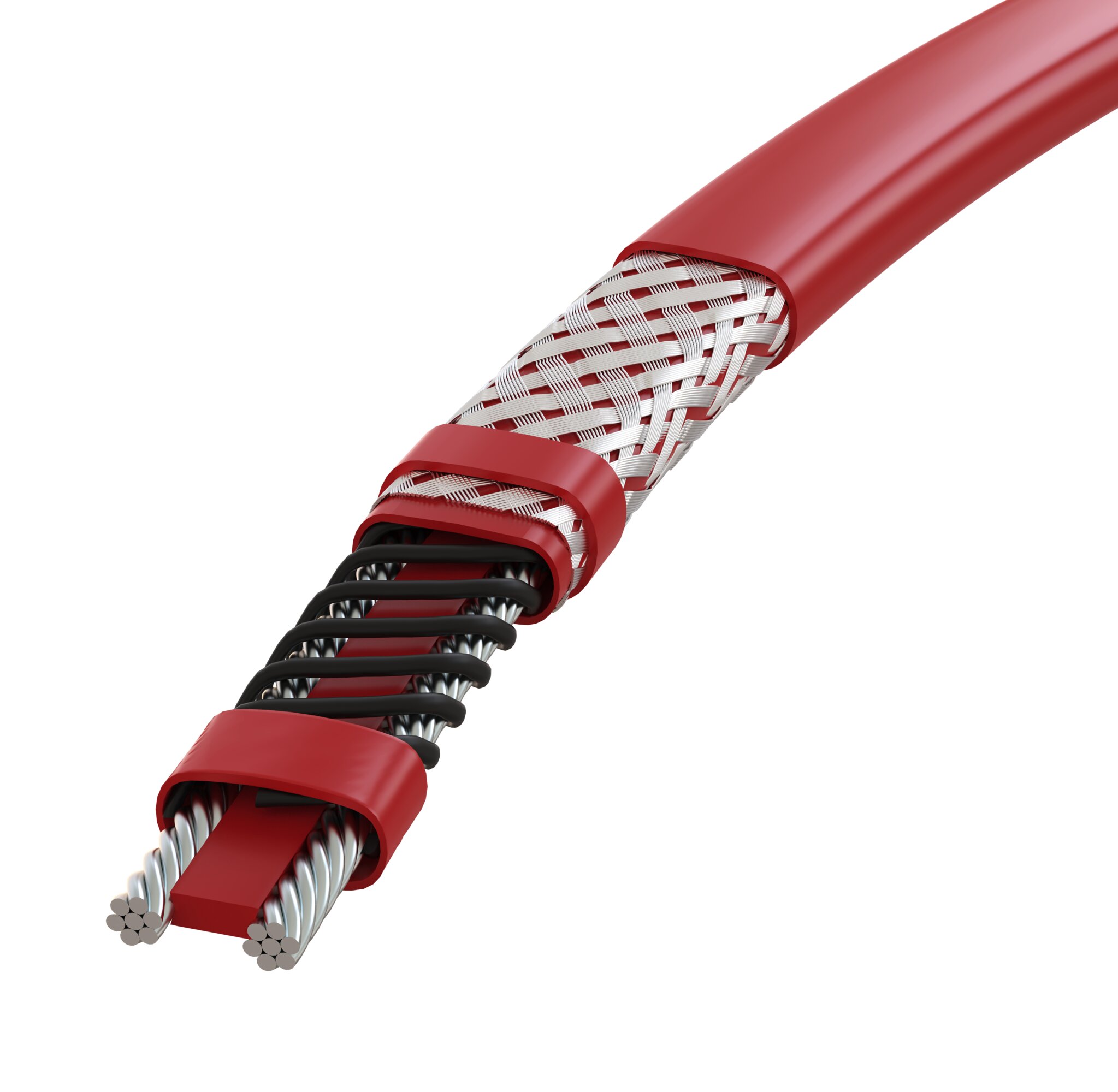

کابل هیت تریس خودتنظیم رایکم XTVR
برند: رایکم (Raychem) | سازنده: Chemelex | سری محصول: XTVR Self-Regulating Heating Cable
۱. معرفی کابل هیت تریس خودتنظیم رایکم XTVR
کابل هیت تریس خودتنظیم رایکم XTVR یک راهکار گرمایش الکتریکی صنعتی برای جلوگیری از یخ‌زدگی خطوط لوله و مخازن فلزی و حفظ دمای فرایندی در تأسیسات صنعتی است. این محصول با فناوری HPR یا حفظ توان بالا طراحی شده و برای کاربردهایی مناسب است که به توان گرمایشی بالا، مقاومت حرارتی و پایداری عملکرد نیاز دارند.
کابل هیت تریس رایکم XTVR قابلیت حفظ دمای فرایند تا ۱۵۰ درجه سانتی‌گراد را در شرایط مجاز کارکرد پیوسته دارد و می‌تواند مواجهه متناوب با دمای حداکثر ۲۵۰ درجه سانتی‌گراد را برای مجموعاً حداکثر ۲۰۰۰ ساعت تحمل کند. این ویژگی‌ها، آن را برای کاربردهای صنعتی با دمای بالا و سیستم‌هایی که در معرض شست‌وشوی بخار قرار دارند، به گزینه‌ای مناسب تبدیل می‌کند.
این کابل با بهره‌گیری از عنصر گرمایشی پلیمری خودتنظیم، خروجی گرمایی خود را متناسب با تغییرات دما تنظیم می‌کند. مدل‌های دارای پسوند CT نیز از روکش خارجی فلوروپلیمری مقاوم شیمیایی برخوردارند که برای محیط‌های صنعتی دارای مواد خورنده و ترکیبات شیمیایی تهاجمی مناسب است.
۲. ویژگی‌ها و مزایای کابل هیت تریس خودتنظیم رایکم XTVR
فناوری خودتنظیم
تنظیم خروجی گرمایی متناسب با تغییرات دمای کابل در طول مسیر.
فناوری HPR
فناوری حفظ توان بالا برای کمک به پایداری عملکرد گرمایشی در طول عمر بهره‌برداری.
دمای کاری بالا
قابلیت حفظ دمای فرایند تا ۱۵۰ درجه سانتی‌گراد در شرایط مجاز سازنده.
تحمل دمای متناوب
قابلیت مواجهه متناوب با دمای ۲۵۰ درجه سانتی‌گراد، طبق محدودیت زمانی تعیین‌شده.
مقاومت شیمیایی
روکش فلوروپلیمری مدل CT برای مقاومت در برابر طیف گسترده‌ای از مواد شیمیایی.
نصب آسان
قابلیت برش در طول موردنیاز و استفاده از کیت‌های اتصال سازگار.
امکان هم‌پوشانی کابل
امکان هم‌پوشانی در محدوده مجاز طراحی و مطابق دستورالعمل سازنده.
حفظ توان بالا
حفظ حداقل ۹۵ درصد توان اولیه پس از ۱۰ سال، در شرایط تعیین‌شده توسط سازنده.
طول عمر طراحی
طول عمر طراحی ۳۰ سال یا بیشتر، بسته به شرایط کاربرد و بهره‌برداری.
کاربرد صنعتی
مناسب برای جلوگیری از یخ‌زدگی و حفظ دمای فرایند در لوله‌ها و مخازن فلزی.
کاربرد در مناطق خطرناک
قابل استفاده در محدوده تأییدیه‌ها و شرایط نصب مجاز مدل انتخابی.
ضمانت محصول
دارای ضمانت ۱۰ ساله طبق دیتاشیت و شرایط ضمانت سازنده.
۳. مشخصات فنی کابل هیت تریس خودتنظیم رایکم XTVR
| مشخصه فنی | مقدار یا توضیحات |
|---|---|
| برند | رایکم (Raychem) |
| شرکت سازنده | Chemelex |
| مدل | XTVR |
| نوع محصول | کابل هیت تریس خودتنظیم صنعتی |
| فناوری گرمایشی | HPR؛ حفظ توان بالا |
| حداکثر دمای کارکرد پیوسته | ۱۵۰ درجه سانتی‌گراد |
| حداکثر دمای مواجهه متناوب | ۲۵۰ درجه سانتی‌گراد، مجموعاً تا ۲۰۰۰ ساعت |
| حداقل دمای نصب | منفی ۶۰ درجه سانتی‌گراد |
| جنس هادی‌ها | مس با روکش نیکل |
| اندازه هادی‌ها | 14 AWG |
| جنس روکش داخلی | فلوروپلیمر |
| جنس روکش خارجی مدل CT | فلوروپلیمر مقاوم شیمیایی |
| رنگ روکش خارجی | قرمز |
| نوع اتصال زمین | بافت مسی قلع‌اندود |
| ضخامت اسمی کابل | ۷٫۲ میلی‌متر |
| عرض اسمی کابل | ۱۰٫۸ میلی‌متر |
| وزن اسمی | ۱۶۴ گرم بر متر |
| حفظ توان | حداقل ۹۵ درصد پس از ۱۰ سال، در شرایط تعیین‌شده سازنده |
| طول عمر طراحی | ۳۰ سال یا بیشتر، بسته به شرایط کاربرد |
| ولتاژ مدل XTVR1 | ۱۰۰ تا ۱۳۰ ولت AC |
| ولتاژ مدل XTVR2 | ۲۰۰ تا ۲۷۷ ولت AC |
| کاربرد | جلوگیری از یخ‌زدگی و حفظ دمای فرایند |
| محیط نصب | مناطق عادی و مناطق خطرناک تأییدشده |
| گارانتی | ۱۰ سال طبق دیتاشیت سازنده |
۴. مدل‌ها و کدهای سفارش کابل هیت تریس رایکم XTVR
کابل هیت تریس خودتنظیم رایکم XTVR در مدل‌های مختلف با ولتاژ تغذیه و توان گرمایشی متفاوت عرضه می‌شود. کد مدل و شماره قطعه سازنده برای انتخاب و سفارش محصول اهمیت دارند.
| کد مدل | شماره قطعه سازنده | ولتاژ تغذیه |
|---|---|---|
| 3XTVR2-CT | 2000003070 | ۲۰۰ تا ۲۷۷ ولت AC |
| 5XTVR1-CT | 2000003071 | ۱۰۰ تا ۱۳۰ ولت AC |
| 5XTVR2-CT | 2000003072 | ۲۰۰ تا ۲۷۷ ولت AC |
| 8XTVR2-CT | 2000003073 | ۲۰۰ تا ۲۷۷ ولت AC |
| 10XTVR1-CT | 2000003074 | ۱۰۰ تا ۱۳۰ ولت AC |
| 10XTVR2-CT | 2000003075 | ۲۰۰ تا ۲۷۷ ولت AC |
| 12XTVR2-CT | 2000003076 | ۲۰۰ تا ۲۷۷ ولت AC |
| 15XTVR1-CT | 2000003077 | ۱۰۰ تا ۱۳۰ ولت AC |
| 15XTVR2-CT | 2000003078 | ۲۰۰ تا ۲۷۷ ولت AC |
| 20XTVR1-CT | 2000003079 | ۱۰۰ تا ۱۳۰ ولت AC |
| 20XTVR2-CT | 2000003080 | ۲۰۰ تا ۲۷۷ ولت AC |
مناسب سیستم‌های دارای ولتاژ تغذیه ۱۰۰ تا ۱۳۰ ولت AC، مطابق مشخصات مدل.
مناسب سیستم‌های دارای ولتاژ تغذیه ۲۰۰ تا ۲۷۷ ولت AC، مطابق مشخصات مدل.
نشان‌دهنده نسخه دارای روکش خارجی فلوروپلیمری مقاوم شیمیایی است.
بر اساس ولتاژ، توان گرمایشی، دمای راه‌اندازی، طول مدار و شرایط فرایندی انجام می‌شود.
۵. انواع روکش و مقاومت شیمیایی
برای کاربردهایی که به مقاومت شیمیایی بالا در برابر مواد خورنده و ترکیبات آلی نیاز دارند. سازگاری روکش با ماده شیمیایی و شرایط واقعی کار باید بررسی شود.
ساختار کابل برای کاربردهای صنعتی طراحی شده است؛ انتخاب نهایی باید با توجه به دمای کار، مواد شیمیایی، عایق‌کاری و شرایط نصب انجام شود.
۶. کاربردهای کابل هیت تریس خودتنظیم رایکم XTVR
کابل هیت تریس خودتنظیم رایکم XTVR برای کاربردهای صنعتی با نیاز به توان گرمایشی بالا، مقاومت حرارتی و حفظ دمای فرایند طراحی شده است. مهم‌ترین کاربردهای آن عبارت‌اند از:
- جلوگیری از یخ‌زدگی خطوط لوله فلزی در مناطق سردسیر
- جلوگیری از یخ‌زدگی مخازن و تجهیزات فرایندی
- حفظ دمای سیالات در خطوط انتقال صنعتی
- حفظ دمای فرایند در سیستم‌هایی که در معرض شست‌وشوی بخار قرار دارند
- کاربرد در صنایع نفت، گاز و پتروشیمی
- استفاده در واحدهای شیمیایی و محیط‌های دارای مواد خورنده، با انتخاب روکش مناسب
- گرمایش خطوط لوله و تجهیزات فلزی در فرایندهای صنعتی با دمای بالا
- کاربرد در تأسیسات صنعتی واقع در مناطق خطرناک، مطابق تأییدیه مدل و الزامات نصب
۷. عملکرد فناوری خودتنظیم و HPR
کابل هیت تریس خودتنظیم رایکم XTVR از عنصر گرمایشی پلیمری استفاده می‌کند که خروجی گرمایی آن متناسب با تغییرات دما تنظیم می‌شود. این ویژگی به توزیع مناسب گرما در طول مسیر و سازگاری عملکرد کابل با شرایط دمایی کمک می‌کند.
فناوری HPR یا حفظ توان بالا نیز برای کمک به پایداری عملکرد گرمایشی در طول عمر بهره‌برداری طراحی شده است. طبق مشخصات سازنده، این خانواده محصول می‌تواند در شرایط تعیین‌شده حداقل ۹۵ درصد توان اولیه خود را پس از ۱۰ سال حفظ کند.
خودتنظیم بودن کابل به معنی بی‌نیازی از طراحی مهندسی، تجهیزات حفاظتی الکتریکی، اتصال زمین مناسب و استفاده از لوازم جانبی سازگار نیست. این موارد باید مطابق دستورالعمل سازنده و الزامات پروژه تعیین شوند.
۸. نکات مهم در انتخاب کابل هیت تریس رایکم XTVR
برای انتخاب مدل مناسب کابل هیت تریس خودتنظیم رایکم XTVR باید شرایط حرارتی، الکتریکی و محیطی پروژه بررسی شوند. مهم‌ترین عوامل عبارت‌اند از:
- دمای موردنیاز برای حفظ فرایند
- حداقل و حداکثر دمای محیط
- قطر، جنس و طول خطوط لوله
- میزان اتلاف حرارت و ضخامت عایق
- ولتاژ تغذیه و توان گرمایشی موردنیاز
- دمای محیط هنگام راه‌اندازی و جریان اولیه کابل
- حداکثر طول مجاز مدار و مشخصات تجهیزات حفاظتی
- شرایط شیمیایی محیط و سازگاری روکش فلوروپلیمری
- نیاز به مقاومت در برابر شست‌وشوی بخار
- تأییدیه‌های موردنیاز برای مناطق خطرناک
۹. استانداردها و تأییدیه‌های کابل XTVR
خانواده کابل‌های XTVR دارای مدارک و تأییدیه‌های مرتبط با کاربردهای صنعتی و مناطق خطرناک است. در مدارک سازنده، تأییدیه IECEx با شماره IECEx BAS 20.0012X و مدارک مرتبط با CSA و FM معرفی شده‌اند.
قابلیت استفاده در یک منطقه خطرناک باید بر اساس کد دقیق کابل، طبقه‌بندی منطقه، گروه مواد قابل اشتعال، طبقه‌بندی دمایی و تأییدیه تجهیزات جانبی بررسی شود. صرف انتخاب کابل به معنی تأیید کل سیستم گرمایش الکتریکی نیست.
۱۰. راهنمای طراحی و نصب
برای طراحی و اجرای سیستم گرمایش الکتریکی مبتنی بر کابل XTVR، استفاده از دیتاشیت رسمی، راهنمای نصب و نرم‌افزار طراحی TraceCalc Pro توصیه می‌شود.
- محاسبه اتلاف حرارتی لوله یا مخزن و تعیین توان موردنیاز
- انتخاب مدل متناسب با ولتاژ و دمای فرایند
- بررسی طول مجاز مدار با توجه به دمای راه‌اندازی و تجهیزات حفاظتی
- استفاده از کیت‌های اتصال و انتهایی سازگار با مدل کابل
- اجرای صحیح اتصال زمین و حفاظت الکتریکی
- رعایت الزامات نصب در مناطق خطرناک
- بررسی عایق‌کاری حرارتی و حفاظت مکانیکی کابل
۱۱. مدارک فنی کابل هیت تریس خودتنظیم رایکم XTVR
برای محاسبات و طراحی سیستم‌های گرمایش الکتریکی، مطابق امکانات و دستورالعمل‌های سازنده.
برای بررسی طول مجاز مدار، تجهیزات جانبی، شرایط نصب و الزامات ایمنی، به مدارک فنی رسمی سازنده مراجعه کنید.
۱۲. توضیحات کوتاه محصول
کابل هیت تریس خودتنظیم رایکم XTVR محصولی صنعتی از برند Raychem و شرکت Chemelex است که برای جلوگیری از یخ‌زدگی لوله‌ها و مخازن فلزی و حفظ دمای فرایند طراحی شده است. این کابل با فناوری HPR، قابلیت کارکرد پیوسته تا ۱۵۰ درجه سانتی‌گراد و تحمل مواجهه متناوب با دمای ۲۵۰ درجه سانتی‌گراد را دارد. روکش فلوروپلیمری مقاوم شیمیایی در مدل‌های CT، حفظ توان بالا، امکان برش در طول موردنیاز و قابلیت استفاده در کاربردهای صنعتی تأییدشده، از ویژگی‌های مهم این محصول هستند. کابل XTVR در مدل‌های مختلف با ولتاژهای تغذیه متفاوت عرضه می‌شود و انتخاب آن باید بر اساس شرایط حرارتی، الکتریکی و محیطی پروژه انجام شود.

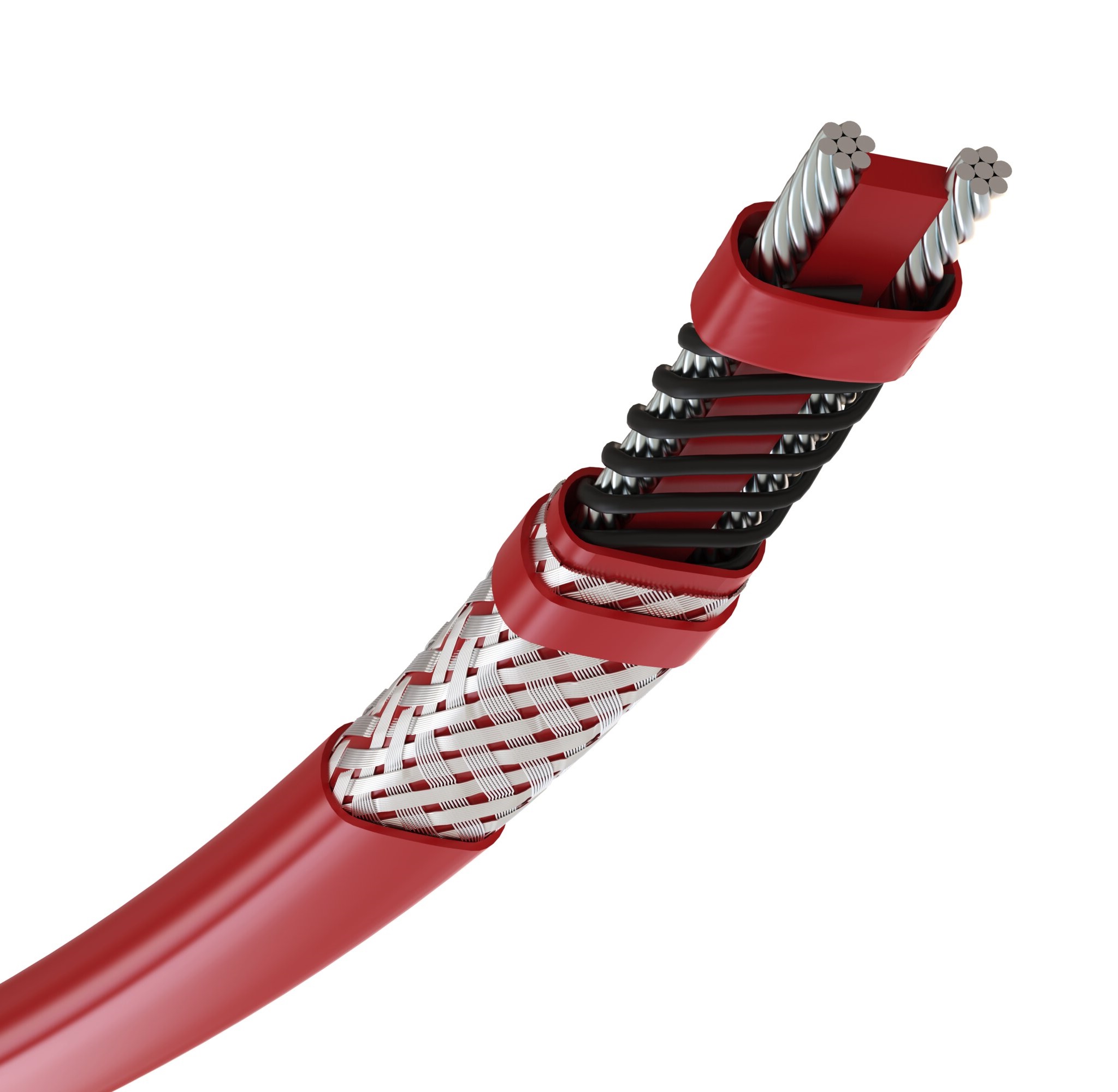

Raychem XTVR Self-Regulating Heating Cable
Brand: Raychem | Manufacturer: Chemelex | Product Series: XTVR Self-Regulating Heating Cable
1. Product Overview
The Raychem XTVR Self-Regulating Heating Cable is an industrial electric heat-tracing solution designed for freeze protection of pipes and vessels, as well as process temperature maintenance in demanding industrial environments. It is particularly suitable for applications requiring steam cleaning, high heat output retention, and reliable thermal performance at elevated temperatures.
The XTVR series is designed to maintain process temperatures up to 150°C (302°F) under specified continuous operating conditions. It can also withstand intermittent exposure to temperatures up to 250°C (482°F), with a maximum cumulative exposure time of 2,000 hours, subject to the manufacturer's operating and installation requirements.
The cable features a High Power Retention (HPR) heating core designed to maintain its heating performance over time. For applications involving aggressive chemicals, the -CT version features a high-temperature fluoropolymer outer jacket that provides enhanced resistance to aggressive organic compounds and corrosive chemicals.
Raychem XTVR heating cables are suitable for industrial process heating and freeze protection applications, including installations in hazardous and non-hazardous areas when the selected cable, accessories, and installation method meet the applicable requirements and certifications.
2. Key Features and Benefits
Self-Regulating Technology
Automatically adjusts heat output in response to local temperature changes along the cable, helping deliver heat where it is needed.
High Power Retention (HPR)
Features an HPR heating core designed to maintain heating performance throughout the cable's service life.
High Process Temperature
Supports continuous process temperature maintenance up to 150°C (302°F) under specified operating conditions.
Intermittent High-Temperature Exposure
Withstands intermittent exposure up to 250°C (482°F), with a maximum cumulative exposure of 2,000 hours.
Chemical Resistance
The -CT version features a high-temperature fluoropolymer outer jacket for resistance to aggressive organic compounds and corrosive chemicals.
Easy Installation
Cut-to-length design, meter markings, user-friendly connection kits, and simplified installation help reduce installation complexity.
Multiple Cable Overlaps
Multiple overlaps are permitted in accordance with the manufacturer's design, installation instructions, and applicable system limitations.
Long-Term Power Retention
Designed to retain at least 95% of its initial power output after 10 years under the specified conditions.
Extended Design Life
A design life of 30 years or more is indicated, depending on the application and operating conditions.
Industrial Applications
Suitable for freeze protection and process temperature maintenance on pipes and vessels in industrial facilities.
Hazardous Area Applications
Supports simplified hazardous-area design with T3 unconditional or T6–T4 system classification, subject to the applicable approvals and system requirements.
High-Temperature Jacket
The high-temperature fluoropolymer outer jacket provides additional protection in demanding industrial environments.
3. Technical Specifications
Product Type
Self-regulating electric heat-tracing cable.
Heating Core
High Power Retention (HPR) heating core.
Maximum Continuous Exposure Temperature
150°C (302°F), with power on, under specified operating conditions.
Maximum Intermittent Exposure Temperature
250°C (482°F), with power on or off, subject to the specified exposure limits.
Maximum Cumulative Exposure
2,000 hours at the specified intermittent exposure temperature.
Outer Jacket Material
High-temperature fluoropolymer.
Ground Path
Braid.
Area Classification
Non-hazardous and hazardous areas, subject to applicable approvals and installation requirements.
Power Retention
At least 95% after 10 years under the specified conditions.
Design Life
30 years or more, depending on the application and operating conditions.
4. Typical Applications
Pipe Freeze Protection
Helps prevent freezing in industrial piping systems exposed to low ambient temperatures.
Vessel Freeze Protection
Provides electric heat tracing for vessels and associated process equipment requiring freeze protection.
Process Temperature Maintenance
Maintains the required temperature of industrial fluids and process lines within the system's design limits.
Steam-Cleaned Systems
Suitable for applications requiring steam cleaning and intermittent exposure to elevated temperatures.
Chemical Processing
The -CT version is suitable for selected chemical environments requiring enhanced jacket resistance.
Industrial Facilities
Designed for demanding heat-tracing applications in industrial plants and process installations.
5. Important Installation and Selection Notes
Correct cable selection depends on the required maintenance temperature, minimum ambient temperature, pipe or vessel dimensions, insulation type and thickness, heat loss, supply voltage, and installation conditions.
For hazardous-area installations, verify the applicable certifications, temperature classification, circuit design, protective devices, and compatible connection accessories before installation.
The maximum intermittent exposure temperature and cumulative exposure duration must be observed. Actual cable output, maximum circuit length, and system performance depend on the selected model and design conditions. Refer to the manufacturer's official datasheet and installation instructions for detailed engineering information.
6. Manufacturer and Product Information
Manufacturer: Chemelex
Brand: Raychem
Product Name: XTVR Self-Regulating Heating Cable
Product Category: Industrial Electric Heat Tracing
Official Product Page: Raychem XTVR Self-Regulating Heating Cable
Technical Documentation: Consult the official XTVR datasheet, certification documents, and installation manual for model-specific specifications.
