کابل هیت تریس خودتنظیم‌شونده رایکم QTVR
برند: رایکم (Raychem) | سازنده: Chemelex | سری محصول: QTVR Self-Regulating Heating Cable
۱. معرفی کابل هیت تریس رایکم QTVR
کابل هیت تریس خودتنظیم‌شونده رایکم QTVR یکی از محصولات تخصصی سیستم‌های گرمایش الکتریکی صنعتی (Electric Heat Tracing) است که برای جلوگیری از یخ‌زدگی خطوط لوله و مخازن بزرگ با اتلاف حرارتی بالا و همچنین حفظ دمای فرآیندهای صنعتی طراحی شده است. این محصول با بهره‌گیری از فناوری خودتنظیم‌شونده (Self-Regulating)، توان حرارتی خود را متناسب با تغییرات دمایی در طول مسیر تنظیم می‌کند.
کابل هیت تریس QTVR برای کاربردهایی با دمای نگهداری فرآیند تا ۱۱۰ درجه سانتی‌گراد مناسب است. روکش خارجی فلوروپلیمری این محصول که با پسوند CT در کد مدل مشخص می‌شود، مقاومت شیمیایی بالایی در برابر بسیاری از ترکیبات آلی تهاجمی و مواد خورنده ایجاد می‌کند.
این کابل برای پروژه‌های صنعتی در صنایع نفت، گاز، پتروشیمی، شیمیایی و سایر فرآیندهایی که به حفاظت حرارتی خطوط لوله نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود. طراحی موازی مدار الکتریکی، قابلیت برش در طول موردنیاز و امکان استفاده از کیت‌های اتصال سازگار، اجرای سیستم هیت تریس را ساده‌تر می‌کند.
۲. فناوری خودتنظیم‌شونده در کابل QTVR
ساختار خودتنظیم‌شونده این کابل بر پایه یک المان حرارتی پلیمری است که بین دو هادی برق موازی قرار می‌گیرد. مقاومت الکتریکی این المان با تغییر دما تغییر می‌کند و در نتیجه، توان حرارتی تولیدشده در نقاط مختلف کابل متناسب با شرایط دمایی تنظیم می‌شود.
با افزایش دمای محیط اطراف کابل، توان خروجی موضعی کاهش می‌یابد و با کاهش دما، توان خروجی افزایش پیدا می‌کند. این ویژگی به توزیع مناسب گرما در طول خطوط لوله و کاهش مصرف انرژی در شرایطی که نیاز به گرمایش کمتر است، کمک می‌کند.
از دیگر مزایای این فناوری، امکان برش کابل در طول موردنیاز و نصب چندین مسیر کابل در محدوده‌های مجاز طراحی است. با این حال، انتخاب تجهیزات حفاظتی، طراحی مدار، محدودیت طول مدار و رعایت دستورالعمل‌های نصب سازنده همچنان ضروری است.
۳. ویژگی‌ها و مزایای کابل هیت تریس رایکم QTVR
فناوری خودتنظیم‌شونده
تنظیم موضعی توان حرارتی متناسب با شرایط دمایی کابل.
حفاظت در برابر یخ‌زدگی
مناسب برای خطوط لوله و مخازن صنعتی با اتلاف حرارتی بالا.
حفظ دمای فرآیند
قابلیت استفاده در کاربردهای دارای دمای نگهداری فرآیند تا ۱۱۰ درجه سانتی‌گراد.
روکش فلوروپلیمری
مقاومت شیمیایی بالا در برابر بسیاری از ترکیبات آلی تهاجمی و مواد خورنده.
طراحی مدار موازی
امکان برش کابل در طول موردنیاز و ساده‌تر شدن اجرای مسیرهای گرمایشی.
نصب انعطاف‌پذیر
دارای نشانه‌گذاری متری و قابلیت نصب مطابق دستورالعمل سازنده.
امکان هم‌پوشانی
قابلیت هم‌پوشانی در محدوده‌های مجاز طراحی و نصب.
کاربرد صنعتی
مناسب برای کاربردهای منتخب در صنایع نفت، گاز، پتروشیمی و شیمیایی.
مناطق مستعد خطر
قابلیت استفاده در مناطق خطرناک و غیرخطرناک، مطابق تأییدیه مدل و الزامات نصب.
نگهداری آسان
طراحی‌شده برای عملکرد قابل‌اعتماد در شرایط کاری مجاز و نصب صحیح.
رده دمایی T4
دارای طبقه‌بندی T4 در مشخصات فنی مربوطه، با رعایت الزامات نصب.
ضمانت محصول
امکان بهره‌مندی از ضمانت طبق شرایط و ضوابط سازنده و عرضه‌کننده.
۴. مشخصات فنی کابل هیت تریس رایکم QTVR
| مشخصه فنی | مقدار یا توضیحات |
|---|---|
| برند | Raychem (رایکم) |
| سازنده | Chemelex |
| سری محصول | QTVR |
| نوع محصول | کابل هیت تریس خودتنظیم‌شونده |
| کاربرد اصلی | جلوگیری از یخ‌زدگی و حفظ دمای فرآیند |
| ساختار مدار | موازی |
| مسیر اتصال زمین | بافت فلزی مسی قلع‌اندود، مطابق مشخصات محصول |
| جنس روکش خارجی | فلوروپلیمر |
| حداکثر دمای نگهداری فرآیند | ۱۱۰ درجه سانتی‌گراد |
| حداکثر دمای مواجهه متناوب | ۱۱۰ درجه سانتی‌گراد، مطابق دیتاشیت مربوطه |
| رده دمایی | T4، مطابق تأییدیه مربوطه |
| حداکثر دمای سطح متناظر با T4 | ۱۳۵ درجه سانتی‌گراد |
| ولتاژ مدل‌های QTVR1 | ۱۰۰ تا ۱۳۰ ولت AC |
| ولتاژ مدل‌های QTVR2 | ۲۰۰ تا ۲۷۷ ولت AC |
| توان نامی در دمای مرجع حدود ۱۰°C | ۱۲، ۱۶ یا ۲۰ وات بر فوت، بسته به مدل |
| قابلیت برش در طول موردنیاز | دارد، مطابق دستورالعمل نصب |
| نشانه‌گذاری متری | دارد |
| قابلیت هم‌پوشانی | در محدوده مجاز طراحی و نصب |
| محل استفاده | مناطق خطرناک و غیرخطرناک، مطابق تأییدیه مدل |
| حداقل دمای نصب | وابسته به نسخه دیتاشیت؛ در برخی نسخه‌ها تا ۶۰- درجه سانتی‌گراد |
| رنگ روکش | قهوه‌ای در نسخه دیتاشیت آمریکای شمالی |
| ضمانت | مطابق شرایط سازنده و عرضه‌کننده |
۵. مدل‌ها و کدهای سفارش کابل هیت تریس QTVR
کابل هیت تریس رایکم QTVR در مدل‌هایی با ولتاژ تغذیه و توان نامی متفاوت عرضه می‌شود. جدول زیر کدهای مدل و شماره کاتالوگ مربوطه را نشان می‌دهد.
| کد مدل | شماره کاتالوگ | ولتاژ تغذیه | توان نامی در دمای حدود ۱۰°C |
|---|---|---|---|
| 10QTVR1-CT | 259951-000 | ۱۰۰ تا ۱۳۰ ولت AC | ۱۲ وات بر فوت |
| 15QTVR1-CT | 148345-000 | ۱۰۰ تا ۱۳۰ ولت AC | ۱۶ وات بر فوت |
| 20QTVR1-CT | 498703-000 | ۱۰۰ تا ۱۳۰ ولت AC | ۲۰ وات بر فوت |
| 10QTVR2-CT | 391991-000 | ۲۰۰ تا ۲۷۷ ولت AC | ۱۲ وات بر فوت |
| 15QTVR2-CT | 040615-000 | ۲۰۰ تا ۲۷۷ ولت AC | ۱۶ وات بر فوت |
| 20QTVR2-CT | 988967-000 | ۲۰۰ تا ۲۷۷ ولت AC | ۲۰ وات بر فوت |
توان‌های نامی جدول بر اساس شرایط مرجع تعیین‌شده برای محصول درج شده‌اند. برای محاسبه توان واقعی در دمای نگهداری موردنیاز، باید منحنی عملکرد و اطلاعات دیتاشیت مدل انتخابی بررسی شود.
۶. تفاوت مدل‌های QTVR1 و QTVR2
برای سیستم‌های تغذیه با ولتاژ ۱۰۰ تا ۱۳۰ ولت AC طراحی شده است. انتخاب آن باید با ولتاژ واقعی شبکه و محاسبات مدار مطابقت داشته باشد.
برای سیستم‌های تغذیه با ولتاژ ۲۰۰ تا ۲۷۷ ولت AC طراحی شده است. طول مجاز مدار و تجهیزات حفاظتی باید متناسب با شرایط طراحی تعیین شوند.
نشان‌دهنده رده‌های توان نامی محصول هستند. توان متناظر و شرایط مرجع آن باید با دیتاشیت رسمی مدل تطبیق داده شود.
به نسخه دارای روکش خارجی فلوروپلیمری در این سری اشاره دارد که برای کاربردهای نیازمند مقاومت شیمیایی مناسب طراحی شده است.
۷. کاربردهای کابل هیت تریس رایکم QTVR
کابل هیت تریس خودتنظیم‌شونده رایکم QTVR در کاربردهای صنعتی زیر قابل استفاده است:
- جلوگیری از یخ‌زدگی خطوط لوله و مخازن صنعتی
- حفظ دمای فرآیندهای صنعتی و خطوط انتقال سیالات
- حفاظت حرارتی تجهیزات و خطوط دارای اتلاف حرارتی بالا
- کاربردهای هیت تریس در صنایع نفت و گاز
- استفاده در صنایع پتروشیمی و شیمیایی، با رعایت سازگاری شیمیایی روکش
- گرمایش خطوط و مخازن بزرگ متناسب با محاسبات بار حرارتی
- کاربردهای صنعتی که به شست‌وشوی بخار نیاز ندارند
- تأسیسات دارای مناطق خطرناک، مطابق تأییدیه مدل و الزامات نصب
۸. جلوگیری از یخ‌زدگی خطوط لوله
یکی از کاربردهای اصلی کابل هیت تریس QTVR، جلوگیری از یخ‌زدگی سیالات در خطوط لوله و مخازن بزرگ است. این کابل با تأمین گرمای موردنیاز، به حفظ دمای سیال در محدوده مجاز کمک می‌کند و خطر اختلال در انتقال سیال بر اثر افت دما را کاهش می‌دهد.
۹. حفظ دمای فرآیندهای صنعتی
در بسیاری از فرآیندهای صنعتی، حفظ دمای سیال برای جلوگیری از افزایش ویسکوزیته، تغییر خواص فیزیکی یا اختلال در انتقال ضروری است. کابل هیت تریس QTVR برای کاربردهای حفظ دمای فرآیند تا محدوده مجاز ۱۱۰ درجه سانتی‌گراد طراحی شده است. انتخاب مدل مناسب به بار حرارتی، دمای محیط و شرایط فرآیند بستگی دارد.
۱۰. کاربرد در صنایع نفت، گاز و پتروشیمی
در خطوط انتقال، تجهیزات فرآیندی و تأسیسات جانبی صنایع نفت، گاز و پتروشیمی، کابل هیت تریس QTVR می‌تواند برای جلوگیری از یخ‌زدگی و جبران اتلاف حرارتی خطوط استفاده شود؛ مشروط بر اینکه شرایط محیطی، ولتاژ تغذیه و تأییدیه‌های محصول با الزامات پروژه مطابقت داشته باشند.
۱۱. کاربرد در صنایع شیمیایی
روکش فلوروپلیمری کابل QTVR مقاومت مناسبی در برابر بسیاری از مواد شیمیایی خورنده و ترکیبات آلی تهاجمی ایجاد می‌کند. به همین دلیل، این سری برای برخی کاربردهای گرمایش الکتریکی در محیط‌های شیمیایی مناسب است. سازگاری روکش با ماده شیمیایی مشخص باید پیش از انتخاب محصول بررسی و تأیید شود.

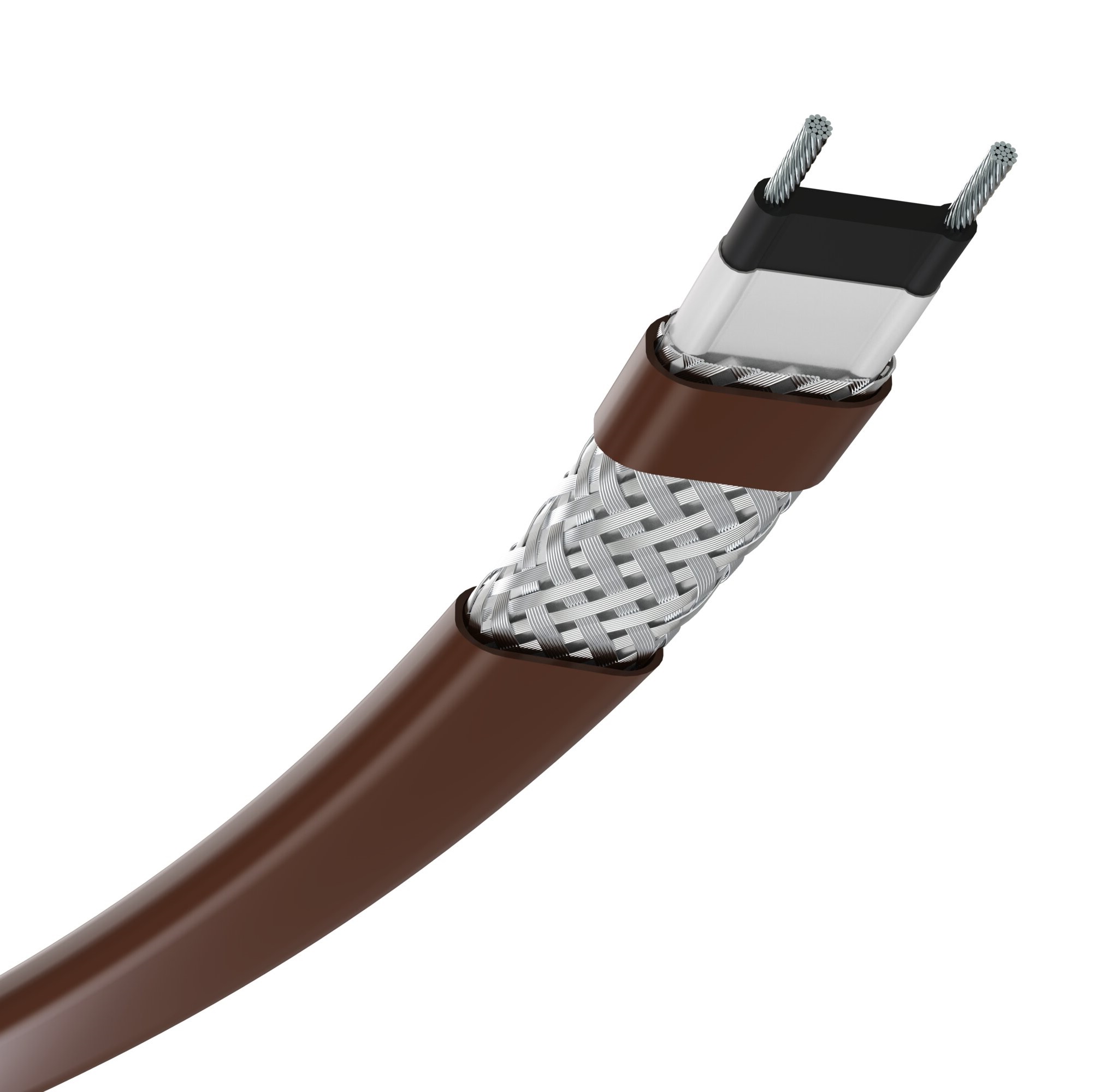

۱۲. ساختار کابل هیت تریس QTVR
کابل هیت تریس خودتنظیم‌شونده QTVR از اجزای اصلی زیر تشکیل شده است:
- دو هادی برق موازی: برای انتقال جریان الکتریکی در طول کابل.
- المان حرارتی پلیمری خودتنظیم‌شونده: برای تولید گرما و تنظیم موضعی توان بر اساس دما.
- عایق و لایه‌های محافظ داخلی: برای جداسازی الکتریکی و حفاظت از ساختار کابل.
- بافت فلزی اتصال زمین: برای ایجاد مسیر اتصال زمین مطابق طراحی سیستم.
- روکش خارجی فلوروپلیمری: برای حفاظت بیرونی و افزایش مقاومت شیمیایی.
ساختار دقیق لایه‌ها، ابعاد و مشخصات هادی باید بر اساس دیتاشیت رسمی مدل انتخابی بررسی شود.
۱۳. شرایط نصب و نکات طراحی
برای نصب صحیح کابل هیت تریس QTVR، رعایت موارد زیر ضروری است:
- محاسبه بار حرارتی: اتلاف حرارتی لوله یا مخزن با توجه به قطر، طول، نوع و ضخامت عایق، دمای محیط و دمای نگهداری محاسبه شود.
- انتخاب توان مناسب: مدل متناسب با توان موردنیاز و منحنی عملکرد کابل انتخاب شود.
- بررسی ولتاژ تغذیه: مدل QTVR1 یا QTVR2 متناسب با ولتاژ واقعی سیستم انتخاب شود.
- محاسبه طول مدار: طول مجاز مدار بر اساس ولتاژ، دمای راه‌اندازی، جریان راه‌اندازی، نوع و آمپراژ کلید حفاظتی و دستورالعمل سازنده تعیین شود.
- استفاده از تجهیزات سازگار: کیت‌های اتصال برق، انتهای کابل، اتصالات انشعابی و تجهیزات آب‌بندی باید با سری QTVR سازگار باشند.
- اجرای عایق حرارتی مناسب: عایق‌کاری صحیح لوله و حفاظت در برابر نفوذ آب به کاهش اتلاف انرژی کمک می‌کند.
- کنترل اتصال زمین: بافت فلزی کابل باید مطابق دستورالعمل نصب به سیستم اتصال زمین متصل شود.
- رعایت الزامات مناطق خطرناک: تجهیزات حفاظتی، روش نصب و گواهی‌های معتبر باید با طبقه‌بندی منطقه مطابقت داشته باشند.
- بررسی سازگاری شیمیایی: مقاومت روکش در برابر ماده شیمیایی موردنظر و شرایط واقعی تماس باید تأیید شود.
- توجه به محدودیت دمایی: دمای نگهداری، دمای مواجهه متناوب و دمای سطح کابل مفاهیم متفاوتی هستند و باید بر اساس دیتاشیت بررسی شوند.
۱۴. لوازم جانبی موردنیاز
برای راه‌اندازی یک سیستم هیت تریس مبتنی بر QTVR، بسته به طراحی پروژه ممکن است تجهیزات زیر موردنیاز باشند:
- کیت اتصال برق کابل به منبع تغذیه
- کیت انتهای کابل (End Seal)
- کیت اتصال انشعابی در صورت نیاز
- گلند و تجهیزات ورودی به جعبه اتصال
- جعبه اتصال مناسب شرایط محیطی
- کلید حفاظتی متناسب با طراحی مدار
- سیستم کنترل دما یا ترموستات در صورت نیاز طراحی
- عایق حرارتی و روکش محافظ خارجی
- تجهیزات اندازه‌گیری و کنترل عایق الکتریکی
انتخاب دقیق لوازم جانبی به مدل کابل، نوع نصب، شرایط محیطی و استانداردهای پروژه بستگی دارد.
۱۵. مزایای استفاده از کابل هیت تریس رایکم QTVR در پروژه‌های صنعتی
کمک به حفظ دمای سیالات و جلوگیری از یخ‌زدگی خطوط لوله در محدوده طراحی.
تأمین گرمای موردنیاز برای حفظ دمای عملیاتی خطوط و تجهیزات.
روکش فلوروپلیمری برای کاربردهای سازگار با مشخصات شیمیایی محصول.
طراحی مدار موازی و امکان برش کابل در طول موردنیاز طبق دستورالعمل سازنده.
فناوری خودتنظیم‌شونده می‌تواند به کاهش مصرف انرژی در شرایطی که نیاز به گرمایش کمتر است کمک کند. بااین‌حال، عملکرد اقتصادی و ایمنی سیستم به طراحی صحیح، انتخاب توان مناسب، حفاظت الکتریکی، عایق‌کاری و اجرای اصولی بستگی دارد.
۱۶. جمع‌بندی
کابل هیت تریس خودتنظیم‌شونده رایکم QTVR راهکاری تخصصی برای جلوگیری از یخ‌زدگی و حفظ دمای فرآیند در خطوط لوله و مخازن صنعتی با اتلاف حرارتی بالا است. این محصول با قابلیت استفاده در دمای نگهداری فرآیند تا ۱۱۰ درجه سانتی‌گراد، روکش خارجی فلوروپلیمری، ساختار مدار موازی و عرضه در مدل‌های مختلف با توان نامی ۱۲، ۱۶ و ۲۰ وات بر فوت، امکان استفاده در طیف متنوعی از کاربردهای صنعتی را فراهم می‌کند.
برای انتخاب مدل مناسب، باید ولتاژ تغذیه، دمای نگهداری، توان حرارتی موردنیاز، شرایط محیطی و شیمیایی، طول مدار و الزامات ایمنی پروژه بررسی شوند. انتخاب نهایی باید بر اساس دیتاشیت رسمی همان مدل و محاسبات مهندسی سیستم هیت تریس انجام شود.
۱۷. توضیحات کوتاه محصول
کابل هیت تریس خودتنظیم‌شونده رایکم Raychem QTVR محصولی صنعتی برای جلوگیری از یخ‌زدگی خطوط لوله و مخازن و حفظ دمای فرآیند است. این کابل با قابلیت نگهداری فرآیند تا ۱۱۰ درجه سانتی‌گراد، روکش خارجی فلوروپلیمری و فناوری خودتنظیم‌شونده، برای کاربردهای منتخب در صنایع نفت، گاز، پتروشیمی و شیمیایی مناسب است. مدل‌های مختلف QTVR با ولتاژ تغذیه و توان نامی متفاوت عرضه می‌شوند و انتخاب آن‌ها باید بر اساس شرایط طراحی و مشخصات فنی سازنده انجام شود.
Raychem QTVR Self-Regulating Heating Cable
Self-Regulating Electric Heat Tracing Cable for Freeze Protection and Process Temperature Maintenance
Brand: Raychem
Manufacturer: Chemelex
Product Series: QTVR
Product Type: Self-Regulating Electric Heating Cable
1. Product Overview
The Raychem QTVR Self-Regulating Heating Cable is an industrial electric heat-tracing solution designed for pipe freeze protection and process temperature maintenance in demanding industrial environments. It is suitable for applications involving large pipes and vessels with high heat loss, helping maintain required process temperatures up to 110°C (225°F).
Featuring self-regulating heating technology and a chemically resistant fluoropolymer outer jacket, the QTVR series provides reliable thermal performance in both hazardous and non-hazardous areas, including environments exposed to aggressive chemicals and corrosive substances.
2. Key Features and Benefits
Self-Regulating Technology
Automatically adjusts heat output in response to local temperature changes.
Freeze Protection
Helps prevent freezing in industrial pipes, vessels, and associated equipment.
Process Temperature Maintenance
Maintains process temperatures up to 110°C (225°F).
High Chemical Resistance
The fluoropolymer outer jacket (-CT) offers resistance to aggressive organic chemicals, aqueous inorganic chemicals, and corrosive environments.
Hazardous Area Suitability
Designed for use in both hazardous and non-hazardous industrial locations, subject to the applicable product approvals.
Flexible Installation
Can be cut to the required length, with multiple overlaps permitted under the manufacturer's installation guidelines.
Reliable Operation
Designed to provide consistent heating performance and reduce the risk of localized overheating.
Industrial Durability
Suitable for demanding applications where dependable heat tracing is essential.
Simplified Installation
Compatible with dedicated connection kits and accessories for power connections, splices, and end seals.
3. Technical Specifications
| Parameter | Specification |
|---|---|
| Product Type | Self-Regulating Electric Heating Cable |
| Brand | Raychem |
| Product Series | QTVR |
| Manufacturer | Chemelex |
| Maximum Continuous Operating / Exposure Temperature | 110°C (225°F) |
| Maximum Intermittent Exposure Temperature | 110°C (225°F) |
| Temperature Classification | T4 |
| Available Supply Voltage | 100–130 VAC / 200–277 VAC, depending on model |
| Outer Jacket Material | Fluoropolymer (-CT models) |
| Grounding Protection | Tinned-Copper Braid |
| Installation Temperature | Down to -60°C (-76°F), subject to installation requirements |
| Installation Type | Industrial Electric Heat Tracing |
| Application Areas | Hazardous and Non-Hazardous Locations |
| Typical Applications | Pipe Freeze Protection and Process Temperature Maintenance |
4. Applications
The Raychem QTVR heating cable is designed for a wide range of industrial heat-tracing applications, including:
- Oil and gas processing facilities
- Chemical and petrochemical plants
- Industrial pipelines and process piping
- Large pipes and vessels with high heat loss
- Freeze protection for industrial fluid systems
- Process temperature maintenance in chemical handling systems
- Industrial installations exposed to corrosive chemicals
- Facilities requiring reliable heat tracing in hazardous areas
5. Operating Principle
The QTVR heating cable incorporates a self-regulating conductive core that adjusts its heat output according to the surrounding temperature. As local temperatures decrease, the cable increases its heat output; as temperatures rise, its heat output decreases.
This technology helps provide efficient heat distribution along the pipe while reducing the risk of overheating associated with conventional constant-wattage heating cables. Proper system design, electrical protection, and installation are essential for safe and reliable operation.

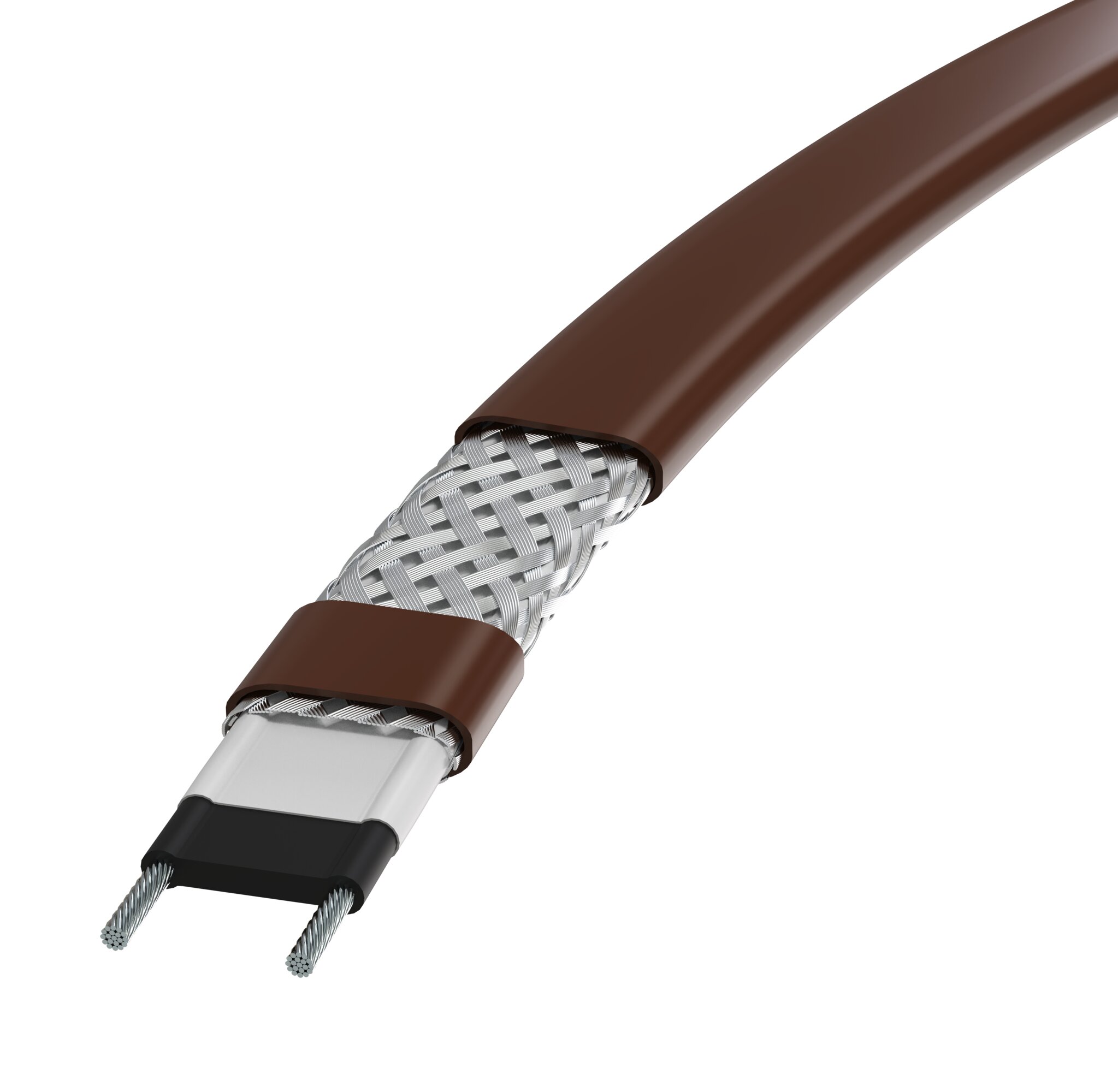

6. Construction
The Raychem QTVR heating cable incorporates several layers designed to support electrical performance, mechanical protection, and chemical resistance:
- Nickel-plated copper bus wires
- Self-regulating conductive heating core
- Fluoropolymer inner jacket
- Tinned-copper protective braid
- Fluoropolymer outer jacket on -CT models
This construction is designed to provide dependable heat tracing in demanding industrial environments.
7. Installation and Accessories
For proper installation, the Raychem QTVR heating cable should be used with compatible manufacturer-approved connection kits, including power connection kits, splice kits, and end-seal kits.
Appropriate circuit protection, including ground-fault equipment protection, must be provided in accordance with the manufacturer's instructions and applicable electrical codes. Cable selection and circuit design should consider supply voltage, pipe material, heat loss, ambient temperature, required maintenance temperature, and circuit length.
8. Why Choose Raychem QTVR?
The Raychem QTVR series combines self-regulating heating technology, high chemical resistance, and industrial-grade construction to support reliable freeze protection and process temperature maintenance. Its suitability for demanding industrial environments makes it a practical solution for facilities seeking dependable electric heat tracing and long-term operational performance.
