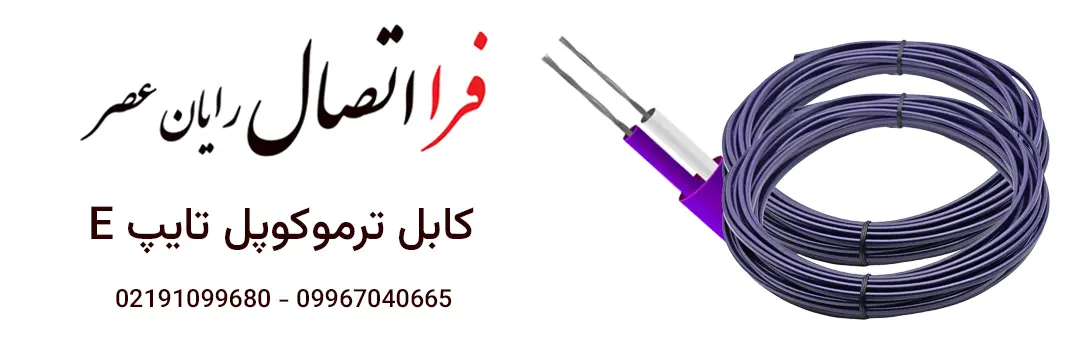

کابل ترموکوپل Type E چیست؟

کابل ترموکوپل Type E چیست؟

کابل ترموکوپل Type E کابلی است که برای انتقال سیگنال الکتریکی تولیدشده توسط ترموکوپل Type E به تجهیزات اندازه‌گیری و کنترل استفاده می‌شود.

ترموکوپل Type E از دو فلز متفاوت تشکیل شده است:

• هادی مثبت: Nickel-Chromium (Ni-Cr)
• هادی منفی: Copper-Nickel (Cu-Ni)

وقتی محل اتصال این دو فلز در معرض تغییرات دما قرار می‌گیرد، یک ولتاژ ترموالکتریکی ایجاد می‌شود. این سیگنال توسط تجهیزات اندازه‌گیری دریافت شده و به مقدار دما تبدیل می‌شود.

یکی از ویژگی‌های مهم Type E، حساسیت ترموالکتریکی نسبتاً بالای آن در مقایسه با بسیاری از ترموکوپل‌های رایج است. به همین دلیل در برخی سیستم‌هایی که حساسیت اندازه‌گیری اهمیت دارد، Type E گزینه مناسبی محسوب می‌شود.

البته عملکرد دقیق سیستم فقط به خود ترموکوپل وابسته نیست و کابل رابط، نوع عایق، طول کابل، شرایط محیطی، اتصالات و تجهیزات اندازه‌گیری نیز می‌توانند روی دقت نهایی تأثیر بگذارند.

ساختار کابل ترموکوپل Type E

کابل ترموکوپل Type E معمولاً از چند بخش اصلی تشکیل می‌شود که هرکدام وظیفه مشخصی در انتقال سیگنال و محافظت مکانیکی و محیطی دارند.

1. هادی مثبت

هادی مثبت Type E معمولاً از آلیاژ Nickel-Chromium ساخته می‌شود.

این هادی باید از نظر ترکیب آلیاژی و مشخصات ترموالکتریکی با استاندارد مربوط به Type E مطابقت داشته باشد.

2. هادی منفی

هادی منفی از آلیاژ Copper-Nickel ساخته می‌شود.

هماهنگی صحیح هادی مثبت و منفی اهمیت زیادی دارد؛ زیرا استفاده از فلز یا آلیاژ نامناسب می‌تواند مشخصات ترموالکتریکی مدار را تغییر دهد.

3. عایق هادی‌ها

بسته به شرایط کاری، هادی‌ها می‌توانند با موادی مانند موارد زیر عایق شوند:

• PVC
• Silicone
• Fiberglass
• PTFE
• مواد عایق تخصصی برای دماهای بالاتر

انتخاب عایق باید براساس دمای محیط، تماس با مواد شیمیایی، رطوبت، انعطاف‌پذیری و شرایط مکانیکی انجام شود.

4. شیلد

در محیط‌هایی که نویز الکترومغناطیسی وجود دارد، کابل می‌تواند به شیلد مجهز شود.

شیلد می‌تواند به کاهش تأثیر نویز روی سیگنال ضعیف ترموکوپل کمک کند.

5. روکش خارجی

روکش خارجی وظیفه حفاظت مکانیکی و محیطی کابل را بر عهده دارد.

نوع روکش براساس کاربرد می‌تواند PVC، Silicone، PTFE یا مواد تخصصی دیگر باشد.

6. لایه‌های محافظ

در محیط‌های صنعتی سخت، امکان استفاده از ساختارهای مقاوم‌تر مانند شیلد چندلایه، بافت فلزی یا آرمور وجود دارد.

مشخصات فنی کابل ترموکوپل Type E

محدوده دمایی کابل ترموکوپل Type E

یکی از نکات مهم هنگام انتخاب کابل Type E این است که محدوده دمایی خود ترموکوپل را با محدوده دمایی کابل اشتباه نگیریم.

محدوده دمایی قابل استفاده برای ترموکوپل Type E با محدوده دمایی قابل تحمل عایق و روکش کابل یکسان نیست.

برای مثال، ممکن است خود عنصر ترموکوپل بتواند در دمای مشخصی کار کند، اما کابل رابط با عایق PVC برای قرار گرفتن مستقیم در همان دما مناسب نباشد.

بنابراین هنگام انتخاب کابل باید حداقل سه مورد جداگانه بررسی شود:

1. محدوده دمایی ترموکوپل
2. محدوده دمایی عایق کابل
3. محدوده دمایی روکش و ساختار خارجی کابل

در محیط‌های با دمای بالا معمولاً استفاده از عایق‌هایی مانند Fiberglass، PTFE یا ساختارهای مخصوص دمای بالا بررسی می‌شود.

دقت کابل ترموکوپل Type E به چه عواملی بستگی دارد؟

• کیفیت آلیاژ هادی‌ها
• تطابق کابل با نوع ترموکوپل
• نوع کابل Extension یا Compensating
• کیفیت اتصالات
• طول کابل
• دمای محیط
• نوع عایق
• وجود نویز الکتریکی
• نحوه اتصال شیلد
• کیفیت ترمینال‌ها و کانکتورها
• Cold Junction Compensation
• کیفیت تجهیزات اندازه‌گیری

سطح مقطع و قطر کابل Type E

کابل‌های ترموکوپل Type E در سطح مقطع‌های مختلف تولید می‌شوند.

انتخاب سطح مقطع مناسب باید براساس شرایط پروژه انجام شود.

• طول مسیر
• شرایط نصب
• استحکام مکانیکی مورد نیاز
• تعداد زوج‌ها
• فضای موجود برای کابل‌کشی
• نوع ترمینال
• نیاز به انعطاف‌پذیری
• شرایط محیطی

در مسیرهای طولانی، علاوه بر سطح مقطع باید مقاومت الکتریکی و شرایط انتقال سیگنال نیز بررسی شود.

استاندارد کابل ترموکوپل Type E

یکی از مهم‌ترین استانداردهای مرتبط با ترموکوپل‌های Type E، خانواده استاندارد IEC 60584 است.

این استاندارد الزامات مرتبط با ترموکوپل‌ها، مشخصات ترموالکتریکی و کابل‌ها و سیم‌های مرتبط را پوشش می‌دهد.

برای خرید کابل صنعتی Type E بهتر است علاوه بر نام Type E، استاندارد دقیق، کلاس دقت، نوع کابل و مشخصات سازنده نیز بررسی شود.

انواع کابل ترموکوپل Type E

کابل Type E با عایق PVC

کابل PVC یکی از گزینه‌های متداول برای کاربردهای عمومی و محیط‌های صنعتی با شرایط نسبتاً کنترل‌شده است.

مزایا:

• قیمت اقتصادی‌تر
• انعطاف‌پذیری مناسب
• نصب آسان
• مناسب برای بسیاری از کاربردهای عمومی

محدودیت:

برای محیط‌های با دمای بالا یا شرایط حرارتی شدید معمولاً باید از عایق‌های تخصصی‌تر استفاده شود.

کابل Type E با عایق Silicone

سیلیکون انعطاف‌پذیری مناسبی دارد و در بسیاری از کاربردهایی که کابل در معرض تغییر شکل یا حرکت قرار می‌گیرد، مورد توجه است.

مزایا:

• انعطاف‌پذیری بالا
• عملکرد مناسب در شرایط حرارتی متناسب با گرید محصول
• مناسب برای برخی محیط‌های صنعتی

کابل Type E با عایق Fiberglass

کابل‌های دارای عایق فایبرگلاس برای کاربردهای دمای بالا مورد استفاده قرار می‌گیرند.

این نوع کابل می‌تواند در تجهیزاتی مانند:

• کوره‌ها
• تجهیزات حرارتی
• خطوط تولید
• سیستم‌های اندازه‌گیری دمای بالا

کاربرد داشته باشد.

انتخاب دقیق باید براساس مشخصات سازنده و حداکثر دمای مجاز کابل انجام شود.

کابل Type E با عایق PTFE

PTFE مقاومت مناسبی در برابر بسیاری از مواد شیمیایی و شرایط محیطی دارد و در برخی کاربردهای تخصصی ابزار دقیق مورد استفاده قرار می‌گیرد.

مزایا:

• مقاومت شیمیایی مناسب
• پایداری حرارتی مناسب
• عملکرد مناسب در محیط‌های تخصصی

کابل Type E شیلددار

در محیط‌های صنعتی، کابل ترموکوپل ممکن است در کنار موتور، اینورتر، تابلو برق و کابل‌های قدرت نصب شود.

در چنین شرایطی احتمال ایجاد نویز وجود دارد.

استفاده از کابل Shielded می‌تواند به کاهش اثر تداخلات الکترومغناطیسی کمک کند.

کابل Type E آرموردار

در محیط‌هایی که کابل در معرض آسیب مکانیکی قرار دارد، می‌توان از ساختارهای آرموردار استفاده کرد.

این کابل‌ها برای محیط‌هایی که خطر ضربه، فشار، کشش یا آسیب مکانیکی وجود دارد، گزینه مناسب‌تری هستند؛ البته انتخاب نوع آرمور باید با شرایط پروژه هماهنگ باشد.

تفاوت کابل Type E با سیم ترموکوپل Type E

گاهی اصطلاح Thermocouple Wire و Thermocouple Cable به جای یکدیگر استفاده می‌شوند، اما از نظر ساختار می‌توانند تفاوت داشته باشند.

سیم ترموکوپل ممکن است ساختار ساده‌تری داشته باشد و مستقیماً برای اتصال به عنصر یا ساخت سنسور استفاده شود.

در مقابل، کابل ترموکوپل معمولاً برای انتقال سیگنال در مسیر مشخص طراحی شده و می‌تواند دارای:

• عایق مستقل
• روکش خارجی
• شیلد
• چند زوج
• محافظ مکانیکی

باشد.

چرا کابل Type E با کابل برق معمولی متفاوت است؟

کابل ترموکوپل برای انتقال یک سیگنال ترموالکتریکی بسیار کوچک طراحی شده است.

در کابل برق معمولی، هدف اصلی انتقال توان الکتریکی است؛ اما در کابل ترموکوپل، حفظ ویژگی‌های ترموالکتریکی زوج هادی‌ها اهمیت دارد.

به همین دلیل استفاده از کابل مسی معمولی به جای کابل مناسب Type E می‌تواند باعث ایجاد خطای اندازه‌گیری شود.

در سیستم‌های دقیق، کابل رابط باید با نوع ترموکوپل هماهنگ باشد.

کابل Type E برای سنسور دما

یکی از کاربردهای اصلی کابل Type E اتصال سنسورهای دما به تجهیزات کنترل و مانیتورینگ است.

این کابل می‌تواند بین:

Thermocouple → Extension Cable → Terminal → PLC / Temperature Controller

قرار گیرد.

در سیستم‌های صنعتی بزرگ، کابل‌های ترموکوپل معمولاً در مسیرهای طولانی بین سنسورهای دما و اتاق کنترل یا تابلوهای ابزار دقیق نصب می‌شوند.

مقایسه Type E با Type K، J، T و N

انتخاب بین Type E، K، J، T و N باید براساس دمای کاری، محیط، دقت مورد نیاز، نوع تجهیز و استاندارد پروژه انجام شود.

کاربردهای صنعتی کابل ترموکوپل Type E

کابل Type E در کاربردهای مختلف اندازه‌گیری دما قابل استفاده است.

صنایع فولاد و فلزات

در برخی تجهیزات حرارتی و سیستم‌های کنترل فرآیند می‌توان از Type E برای انتقال سیگنال دما استفاده کرد.

صنایع نفت، گاز و پتروشیمی

در سیستم‌های ابزار دقیق و اندازه‌گیری دما، کابل‌های ترموکوپل برای اتصال سنسورها به تجهیزات کنترل استفاده می‌شوند.

البته انتخاب نوع ترموکوپل باید براساس محدوده دما و مشخصات فرآیند انجام شود.

صنایع غذایی

در برخی سیستم‌های کنترل دما و تجهیزات فرآوری، اندازه‌گیری دقیق دما اهمیت زیادی دارد.

صنایع دارویی و آزمایشگاهی

به دلیل حساسیت بالای فرآیندهای کنترل دما، ترموکوپل‌های مناسب می‌توانند در برخی تجهیزات آزمایشگاهی و فرآیندی استفاده شوند.

ماشین‌آلات صنعتی

در تجهیزات صنعتی مانند ماشین‌آلات حرارتی، سیستم‌های کنترل دما و تجهیزات تولید، کابل Type E می‌تواند برای انتقال سیگنال سنسور استفاده شود.

کوره‌ها و تجهیزات حرارتی

در صورت سازگاری محدوده دمایی و ساختار کابل، Type E می‌تواند در برخی تجهیزات حرارتی مورد استفاده قرار گیرد.

کابل Extension و Compensating برای Type E

استفاده از کابل نامناسب می‌تواند باعث ایجاد خطا در مدار اندازه‌گیری شود.

بنابراین قبل از خرید باید مشخص شود تجهیز موردنظر برای Extension، Compensating یا کابل ترموکوپل واقعی طراحی شده است.

Cold Junction Compensation در Type E

ترموکوپل مستقیماً دما را به صورت مطلق اندازه‌گیری نمی‌کند؛ بلکه اختلاف دما بین نقاط اتصال را به سیگنال الکتریکی تبدیل می‌کند.

به همین دلیل در سیستم اندازه‌گیری، دمای محل اتصال مرجع یا Cold Junction اهمیت دارد.

تجهیزات مدرن اندازه‌گیری معمولاً از روش Cold Junction Compensation (CJC) برای جبران اثر دمای اتصال مرجع استفاده می‌کنند.

اگر کابل‌کشی، ترمینال‌ها یا اتصالات به شکل نامناسب انجام شوند، ممکن است خطای اندازه‌گیری ایجاد شود.

کانکتور و ترمینال Type E

اتصالات ترموکوپل باید با نوع ترموکوپل سازگار باشند.

در هنگام استفاده از کانکتورهای Type E باید موارد زیر بررسی شود:

• نوع ترموکوپل
• جنس کنتاکت‌ها
• قطبیت
• محدوده دمایی
• کیفیت اتصال
• شرایط محیطی

استفاده از کانکتور نامناسب می‌تواند باعث ایجاد یک نقطه ترموالکتریکی ناخواسته و در نتیجه خطا در اندازه‌گیری شود.

چگونه کابل ترموکوپل Type E مناسب انتخاب کنیم؟

1. محدوده دما: ابتدا دمای واقعی محل نصب کابل را مشخص کنید.
2. نوع محیط: رطوبت، روغن، مواد شیمیایی، گردوغبار و شرایط خورنده را بررسی کنید.
3. نوع عایق: براساس دمای محیط و شرایط نصب، عایق مناسب انتخاب شود.
4. شیلد: اگر مسیر کابل در محیط نویزی قرار دارد، استفاده از کابل شیلددار بررسی شود.
5. Extension یا Compensating: نوع کابل رابط باید با طراحی سیستم اندازه‌گیری هماهنگ باشد.
6. طول مسیر: طول کابل، شرایط نصب و مشخصات تجهیزات اندازه‌گیری باید در نظر گرفته شود.
7. سطح مقطع: سطح مقطع مناسب براساس پروژه و مشخصات کابل انتخاب شود.
8. مقاومت مکانیکی: در صورت وجود فشار، کشش، حرکت یا احتمال ضربه، ساختار محافظ مناسب انتخاب شود.

راهنمای سریع انتخاب کابل Type E

هنگام خرید کابل Type E به چه نکاتی توجه کنیم؟

• نوع ترموکوپل
• جنس هادی مثبت و منفی
• استاندارد
• کلاس دقت
• نوع کابل
• Extension یا Compensating
• نوع عایق
• محدوده دمایی کابل
• شیلد
• روکش
• سطح مقطع
• تعداد زوج
• طول مورد نیاز
• شرایط محیطی
• برند سازنده
• دیتاشیت فنی
• گواهی‌های مربوط به محصول

برای پروژه‌های صنعتی بهتر است مشخصات فنی کابل قبل از سفارش با مدارک پروژه و تجهیزات اندازه‌گیری تطبیق داده شود.

قیمت کابل ترموکوپل Type E

قیمت کابل Type E به عوامل مختلفی بستگی دارد و نمی‌توان یک قیمت ثابت برای تمام مدل‌ها تعیین کرد.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• جنس هادی
• سطح مقطع
• نوع عایق
• نوع روکش
• شیلد
• آرمور
• تعداد زوج
• طول کابل
• برند سازنده
• استاندارد
• کلاس دقت
• محدوده دمایی
• کشور سازنده
• مقدار سفارش

کابل‌هایی که برای دماهای بالا، محیط‌های شیمیایی یا شرایط مکانیکی سخت طراحی شده‌اند معمولاً ساختار تخصصی‌تر و در نتیجه قیمت بالاتری دارند.

کابل ترموکوپل Type E نسوز

اصطلاح «کابل نسوز» در بازار می‌تواند به ساختارهای مختلفی اشاره کند.

بنابراین هنگام خرید کابل نسوز Type E باید به جای توجه صرف به عبارت نسوز، مشخصات واقعی محصول بررسی شود.

• نوع عایق
• دمای کاری مداوم
• دمای تحمل کوتاه‌مدت
• نوع روکش
• مقاومت در برابر شعله
• ساختار کابل
• استاندارد تست

در کاربردهای دمای بالا، کابل دارای عایق Fiberglass یا ساختارهای تخصصی High Temperature می‌تواند مورد بررسی قرار گیرد.

کابل ترموکوپل Type E فایبرگلاس

کابل‌های Type E با عایق فایبرگلاس برای محیط‌هایی که دمای بالا وجود دارد، گزینه مهمی محسوب می‌شوند.

این کابل‌ها می‌توانند در:

• کوره‌ها
• تجهیزات حرارتی
• خطوط تولید
• ماشین‌آلات صنعتی
• سیستم‌های کنترل دما

مورد استفاده قرار گیرند.

البته حداکثر دمای مجاز باید براساس دیتاشیت همان محصول تعیین شود.

کابل Type E شیلددار

در کارخانه‌ها، کابل‌های ترموکوپل ممکن است در کنار منابع مختلف نویز الکتریکی نصب شوند.

منابع رایج نویز عبارت‌اند از:

• موتورهای الکتریکی
• اینورترها
• کابل‌های قدرت
• تابلوهای برق
• تجهیزات سوئیچینگ
• کنتاکتورها

در چنین شرایطی استفاده از کابل شیلددار و اجرای صحیح اتصال شیلد می‌تواند به کاهش اثر نویز کمک کند.

اشتباهات رایج در انتخاب کابل Type E

• استفاده از کابل مسی معمولی: کابل مسی معمولی جایگزین مناسبی برای کابل ترموکوپل نیست.
• اشتباه گرفتن Type E با Type K: هر نوع ترموکوپل ترکیب آلیاژی مخصوص خود را دارد.
• توجه نکردن به دمای کابل: دمای قابل تحمل ترموکوپل با دمای مجاز کابل یکسان نیست.
• انتخاب کابل بدون توجه به نویز: در محیط صنعتی، کابل بدون شیلد ممکن است در معرض تداخل قرار گیرد.
• استفاده از کابل Compensating به جای Extension بدون بررسی: نوع کابل باید براساس طراحی مدار مشخص شود.
• استفاده از کانکتور نامناسب: اتصال نامناسب می‌تواند باعث ایجاد خطای ترموالکتریکی شود.
• بی‌توجهی به قطبیت: اتصال اشتباه مثبت و منفی می‌تواند عملکرد سیستم را مختل کند.

نحوه نصب کابل ترموکوپل Type E

1. مسیر کابل از کابل‌های قدرت جدا شود.
2. در صورت نیاز از کابل شیلددار استفاده شود.
3. قطبیت هادی‌ها رعایت شود.
4. از ترمینال مناسب Type E استفاده شود.
5. شعاع خمش مجاز کابل رعایت شود.
6. کابل در معرض کشش بیش از حد قرار نگیرد.
7. در محیط‌های داغ، نوع عایق متناسب با دما انتخاب شود.
8. در صورت استفاده از شیلد، روش اتصال آن مطابق طراحی سیستم انجام شود.
9. کابل در محل ورود به تابلو به شکل صحیح مهار شود.
10. از ایجاد اتصال‌های غیرضروری در مسیر جلوگیری شود.

تست کابل ترموکوپل Type E

• تست پیوستگی: برای اطمینان از سالم بودن مسیر هادی‌ها.
• تست مقاومت عایقی: برای بررسی کیفیت عایق بین هادی‌ها و نسبت به شیلد یا سایر قسمت‌ها.
• بررسی قطبیت: برای اطمینان از اتصال صحیح هادی مثبت و منفی.
• بررسی اتصال شیلد: در کابل‌های Shielded باید اتصال شیلد مطابق طراحی سیستم کنترل شود.
• تست دمایی: در سیستم‌های حساس می‌توان عملکرد سنسور و کابل را با یک مرجع دمایی مناسب بررسی کرد.

نگهداری کابل ترموکوپل Type E

• کابل را به صورت دوره‌ای بررسی کنید.
• آسیب روکش را کنترل کنید.
• محل اتصال‌ها را بررسی کنید.
• کابل را از منابع گرمایی غیرمجاز دور نگه دارید.
• از کشش مکانیکی بیش از حد جلوگیری کنید.
• اتصالات و ترمینال‌ها را بررسی کنید.
• در صورت مشاهده خوردگی یا آسیب، کابل را تعویض کنید.
• مسیر کابل را از نظر ایجاد نویز و تداخل بررسی کنید.

سوالات متداول درباره کابل ترموکوپل Type E

انتخاب کابل ترموکوپل Type E برای پروژه‌های صنعتی

انتخاب کابل ترموکوپل Type E برای یک پروژه صنعتی صرفاً با انتخاب عنوان «Type E» انجام نمی‌شود.

برای انتخاب دقیق باید مشخصات زیر بررسی شود:

• دمای محیط
• دمای فرآیند
• نوع سنسور
• طول مسیر
• نوع کابل
• نوع عایق
• شیلد
• شرایط مکانیکی
• شرایط شیمیایی
• استاندارد پروژه
• تجهیزات متصل به کابل

در پروژه‌های صنعتی، انتخاب کابل مناسب می‌تواند از خطاهای اندازه‌گیری، خرابی زودهنگام کابل و مشکلات مربوط به سیستم کنترل جلوگیری کند.

اگر برای یک پروژه صنعتی به کابل ترموکوپل Type E نیاز دارید، بهتر است قبل از خرید، مشخصات فنی مسیر و شرایط محیطی بررسی شود تا کابل متناسب با کاربرد انتخاب شود.
